3chip UltraFluxLED 6V赤色 [2456]

販売価格: 50円(税込)

商品詳細

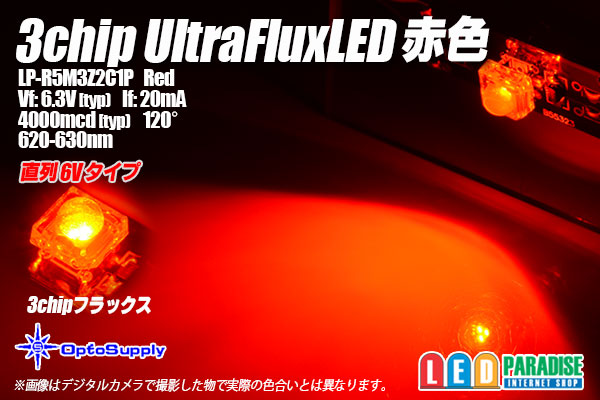

3chip赤色UltraFluxLED 6Vタイプ

当製品は、3chipが直列に繋がった高Vf(6.3V)版となりますのでご注意下さい。
12V車用のT10 Flux基板などに使うと小さい抵抗で済みとても効果的です。

※販売単位をお選び下さい
10個セット   500円
30個セット  1,350円
50個セット  2,000円
100個セット 3,500円
バラ販売    100円

■仕様

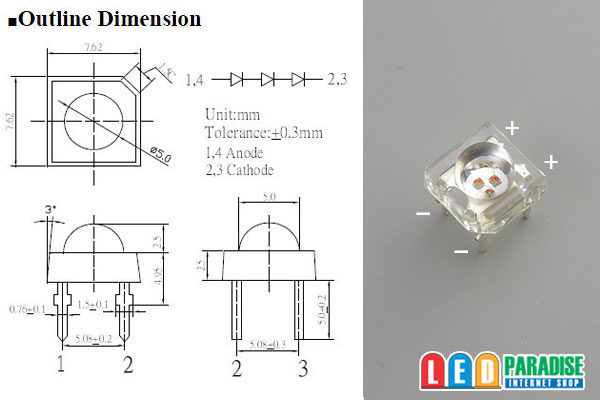

LP-R5M3Z2C1P データシート(参考データ)
Vf=6.3V(typ)
If=20mA
4000mcd(typ)
620-630nm
120°

※こちらの製品は、希に樹脂内部にヒビのある物がございます。
メーカでは、不良品ではないとの回答です。ご理解の上お買い求め下さい

※車などで点灯する場合は、なるべく低めの電流値で点灯させて下さい。

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED1個  (+)-【1/4W 470Ω】-LED-(-)


※高Vf版の為、12V車ではLED1個までとなります。
2個以上点灯させる場合は上記の回路を並列に繋いでください。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○18mA流す場合 CRD E-183  (+)-【CRD E-183】-LED-(-)


○15mA流す場合 CRD E-153  (+)-【CRD E-153】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やしてください。

■ご注意
※画像はデジタルカメラで撮影した物で、実際の色とは異なります。
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。

あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
