OptoSupply

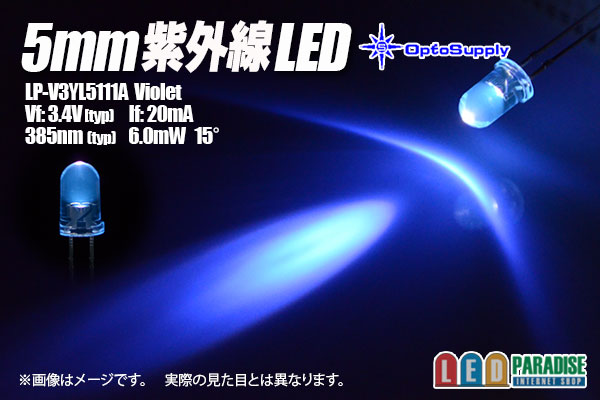

5mm 紫外線
LP-V3YL5111A

OptoSupply の5mm紫外線LED 385nm(typ)です。
ブラックライトなどに是非お試し下さい。

■仕様

---

■販売単位をお選び下さい。
10本セット　　600円
30本セット　　1650円
50本セット　　2500円
60本セット　　3000円
100本セット　 4800円
120本セット　 5760円
バラ販売　　　 100円

LP-V3YL5111A紫外線 ※参考データ
Vf：3.4V(typ)
If：20mA
ピーク波長：380-390nm
Radiant flux：6.0mW
Angle：15°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 220Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 390Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

点灯画像はイメージです。実際の見た目とは異なります。
お札の日銀総裁印は光りません。
紫外線LEDはピーク波長が紫外線領域にあり、人間の目には光の強さを感じませんが、ＬＥＤからは強い紫外線が出ており、紫外光は人間の目に直接入射すると非常に危険です。
紫外光を　のぞき込んだり、光学系を通して見ないようにしてください。
光の反射を受ける可能性がある場合は安全眼鏡を使用し、光が直接目に入らないように保護して下さい。
