5mm緑色LED LP-5SG4SCHJ15

とても明るい、5mm砲弾型緑色LEDです。
光度がアップして新入荷いたしました。
※以前の物と型番変更になっておりますのでご注意下さい。


■仕様

---

■販売単位をお選び下さい。

10本セット 　 400円
30本セット　 1140円
50本セット　 1300円
60本セット　 1560円
100本セット　1980円
120本セット　2370円
バラ販売　 　 100円
10本セット　500円
50本セット　2000円
100本セット　3300円
バラ販売　100円

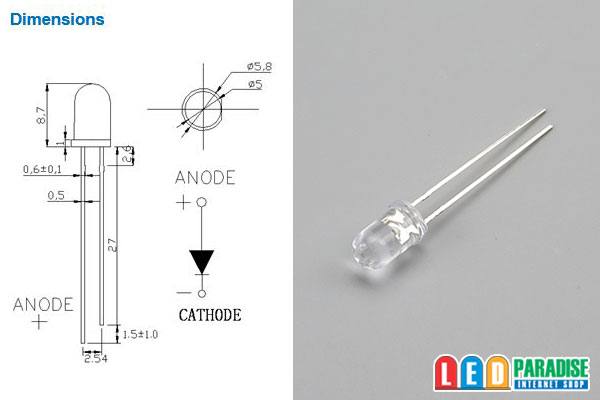

■LP-5SG4SCHJ15
Vf：3.2V(typ)
If：20mA
Iv：30000-35000mcd
Angle： 15°
Wl : 520nm(typ)
中国製オリジナル


○電子工作初心者の方12V車用の簡単な配線図をご用意しております
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例
　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

　○18mA流す場合

　 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

中国製
