3528 BabyPink LP-C84LS1C1A [1885]

販売価格: 40円(税込)

商品詳細

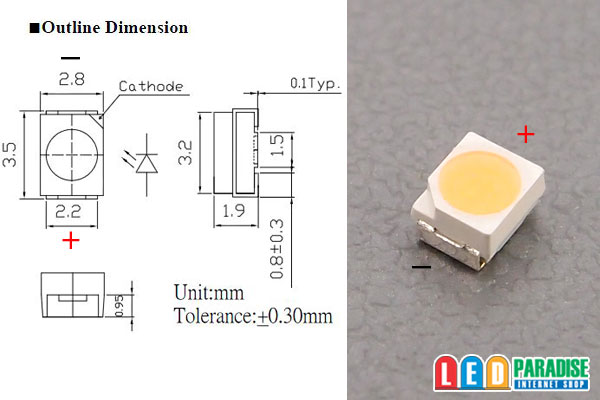

3528chipLED

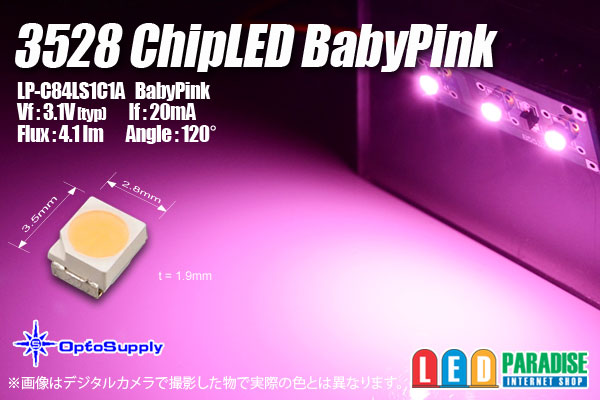

BabyPink LP-C84LS1C1A


OptoSupplyのパステルシリーズ3528 ベビーピンク エルパラ専用品番で入荷しました。
可愛らしさをイメージした薄ピンク系の美しい色合いです。是非お試し下さい。

■仕様
■販売単位をお選び下さい。
5個セット   200円
10個セット  350円
30個セット  900円
50個セット  1,300円
60個セット  1,560円
100個セット  2,200円
120個セット  2,640円

LP-C84LS1C1A ※参考データ
Vf:3.1V(typ)
If:20mA
Flux:4.1lm
Angle:120°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意
写真では正確な色再現が出来ません。お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
