5mm広角黄色 LP-5YKA5B61A [1045]

販売価格: 35円(税込)

商品詳細

OptoSupply

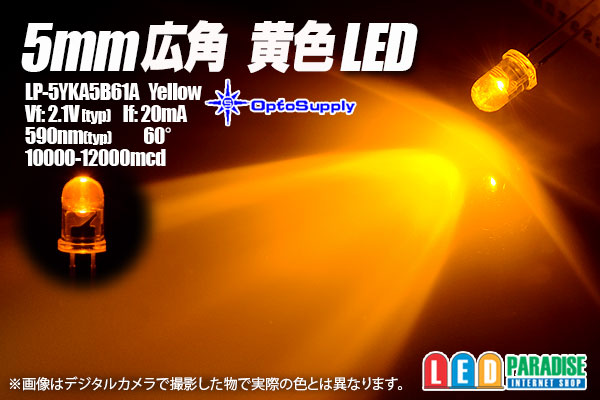

5mm 広角黄色
LP-5YKA5B61A


OptoSupply の超高輝度 広角60°5mm黄色LED エルパラ専用品番で入荷しました。

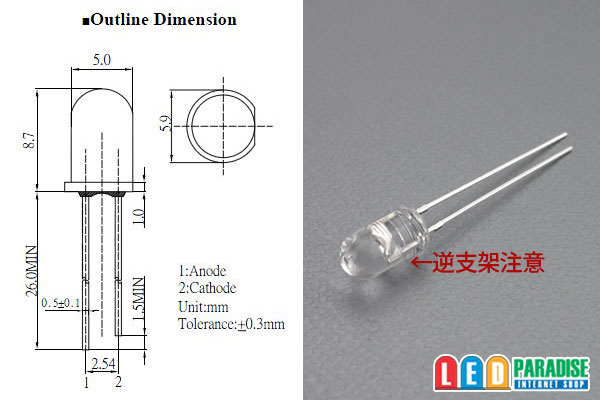

足に放熱版の付いてない通常の砲弾タイプですので、リフレクタなどにもお使い頂けます。
お値段もお安くなっておりますので、是非お試し下さい。

■仕様
■販売単位をお選び下さい。
10本セット 350円
30本セット 1050円
50本セット 1350円
60本セット 1620円
100本セット 2200円
120本セット 2640円
バラ販売 100円

LP-5YKA5B61A ※参考データ
Vf:2.1V(typ)
If:20mA
Iv:10000-12000mcd
Angle:60°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意
写真では正確な色再現が出来ません。お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください。
