OptoSupply
5mm　赤色
LP-5RKA5B61A

OptoSupply の超高輝度　広角60°5mm赤色LED です。
エルパラ専用型番で入荷致しました。
足に放熱版の付いてないタイプですので、リフレクタなどにもお使い頂けます。
お値段もお安くなっておりますので、是非お試し下さい。

■仕様

---

■販売単位をお選び下さい。
10本セット　350円
30本セット　1050円
50本セット　1450円
60本セット　1740円
100本セット　2300円
120本セット　2760円
バラ販売　100円

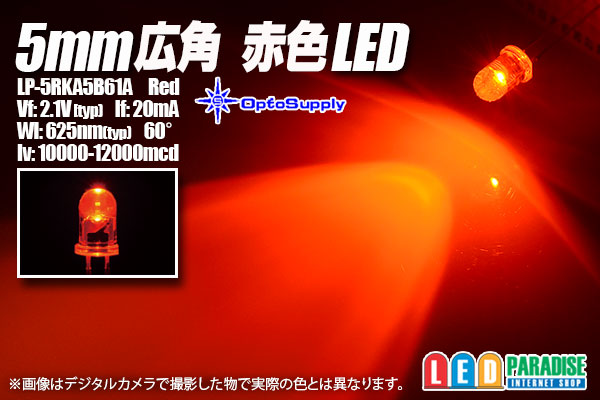

LP-5RKA5B61A ※参考データ
Vf：2.1V(typ)
If：20mA
Iv：10000-12000mcd
Angle：60°

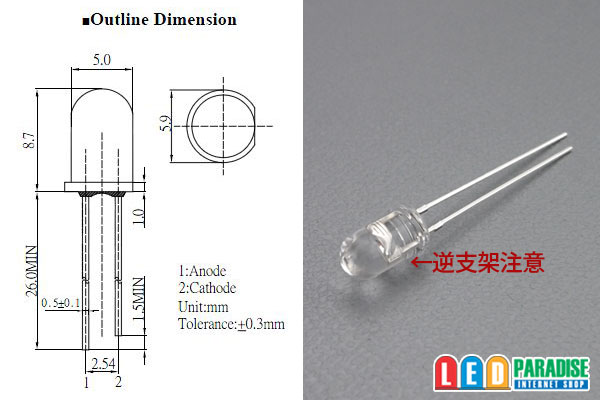

※RK品番は、通常のLEDと支架が逆になっております。
　この場合でも足の長い方がアノード（＋）になりますのでご注意下さい。

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-) 　
　LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
