広角60°5φ黄色LED
LP-5HYW4

NEW!!黄色広角タイプ入荷いたしました。
ウインカーのLED化や広い範囲を照らしたい場合に最適です。
斜めからの認識もばっちりです。

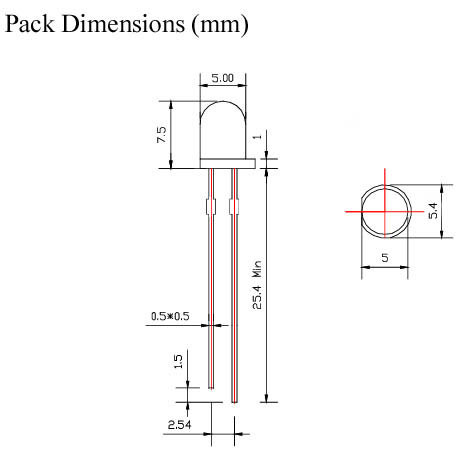

■仕様

---

■販売単位をお選び下さい。
10本セット　　400円
50本セット　　1800円
100本セット　 3500円
バラ販売　　　 100円

広角タイプですので、狭角の物と比べると光度は下がってますが、20°18000-20000mcdのLEDと同じタイプの芯材を使用していますので、とても明るいLEDです。

LP-5HYW4
3000-5000mcd
Vf:1.9-2.1V
If:30mA
60°
590nm


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)

※12V車ではLED5個直列が限度です。5個以上点灯させる
場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

【CRD E-103】
(+)-　-LED-LED-LED-LED-(-)
【CRD E-103】
○15mA流す場合　CRD E-153

(+)-【CRD E-103】-LED-LED-LED-LED-(-)

※あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
