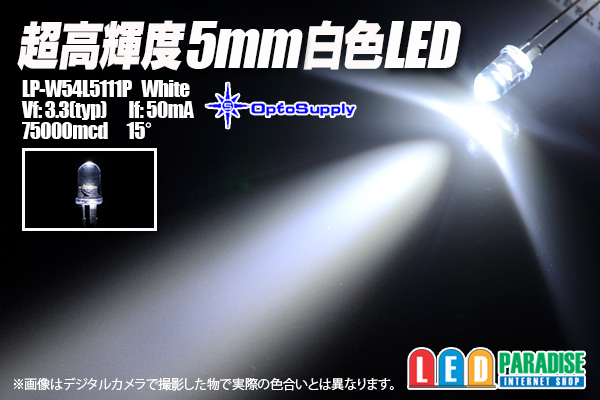

OptoSupply5mm白色LP-W54L5111P

OptoSupply の超高輝度白色LED75000mcd(typ)

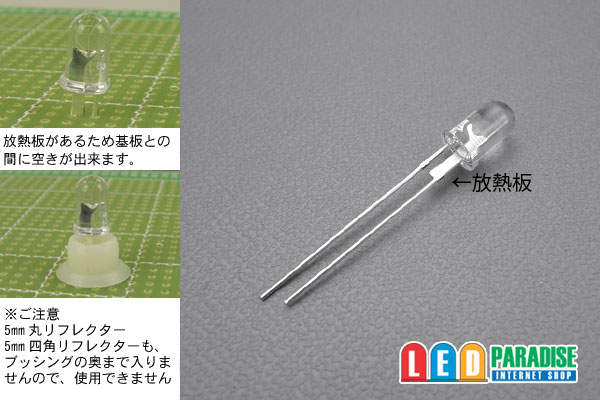

脚に放熱板の付いたタイプの5mm砲弾型白色LEDです。

■仕様

---

■販売単位をお選び下さい。
10本セット　450円
30本セット　1350円
50本セット　2100円
60本セット　2520円
100本セット　4000円
120本セット　4800円
バラ販売　100円

lp-W54L5111P
Vf：3.3V(typ)
If：50mA(max)
Iv：75000mcd
Angle：15°
CCT: 8000K(typ) 6000-9500K
(参考データ)

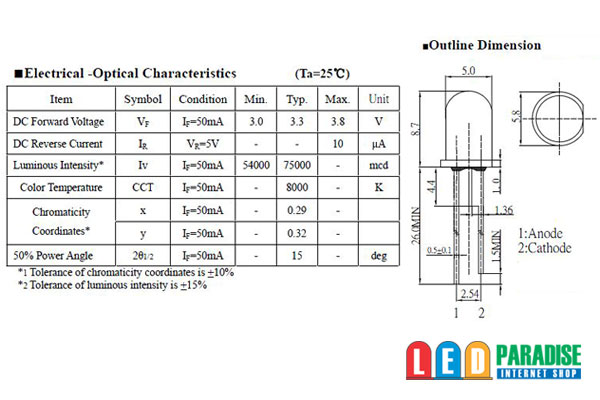

メーカーデータシートpdf (参考データ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）　※30mA計算

　LED3個 (+)-【1/4W 150Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 270Ω】-LED-LED-(-)
　LED1個 (+)-【1W　 390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○30mA流す場合　CRD E-153×2個並列

　　　　【CRD E-153】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-153】


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。お使いのPC環境で見たままの
白色で届く訳ではございませんのでご了承ください
