UltraFluxLED 赤色 LP-5RKAZ2C1P [2369]

販売価格: 38円(税込)

商品詳細

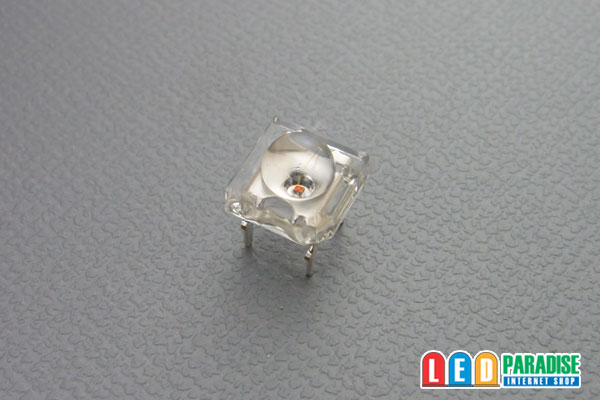

UltraFluxLED 赤色
LP-5RKAZ2C1P
エルパラオリジナル品番


OptoSupply製 UltraFluxLED赤色新ロット入荷致しました。
前型番廃盤のため新型番に切り替わりになりました。
超広角5mmFluxタイプ とても明るいLEDです。是非お試し下さい。

■仕様
※販売単位をお選び下さい(期間限定特価)
10個セット  380円
30個セット  1,000円
50個セット  1,500円
100個セット  2,800円
バラ販売    100円

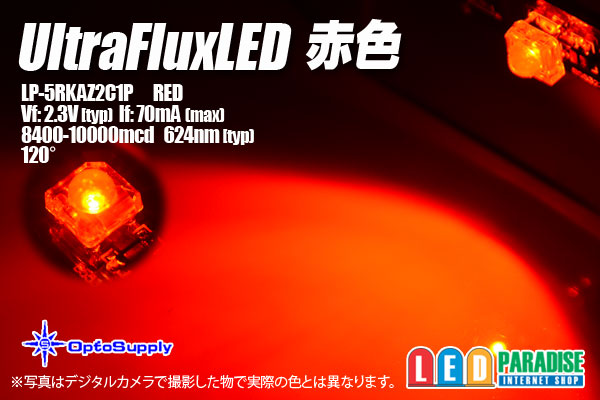

LP-5RKAZ2C1P
データシート(参考データ)
Vf=2.3V(typ)
If=70mA(max) ※50mA以下推奨
8400-10000(@70mA)
624nm(typ)
120°
※参考データ

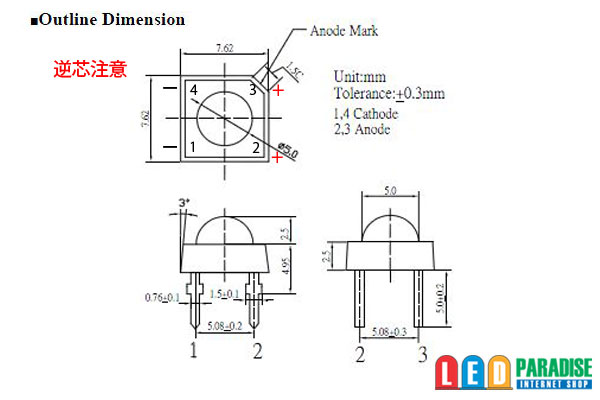

■きり欠きが、アノード(+)の逆芯タイプです。 ご注意下さい。


車などの過酷な環境下では、明るさの許す限り、低めの電流値で点灯してください。

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約45mA計算

 LED5個  (+)-【1/2W 91Ω】-LED-LED-LED-LED-LED-(-)
 LED4個  (+)-【1/2W150Ω】-LED-LED-LED-LED-(-)
 LED3個  (+)-【1W 180Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1W 240Ω】-LED-LED-(-)
 LED1個  (+)-【1W 300Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×3個並列  LED 1〜4個直列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
   【CRD E-153】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。

■12V車でテール/ストップ設計例(LED直列4個)

テール(+)-【1/4W 1KΩ】 -【1/2W 120Ω】 -LED-LED-LED-LED-(-)
               └(+)ストップ入力

※テール/ストップを設計される場合入力側に整流ダイオードを付けて下さい。


※点灯数やレンズの状態によって、抵抗値は大きく異なります。
  あくまでも参考値として改造はご自身で点灯テストの上自己責任でお願いします。
