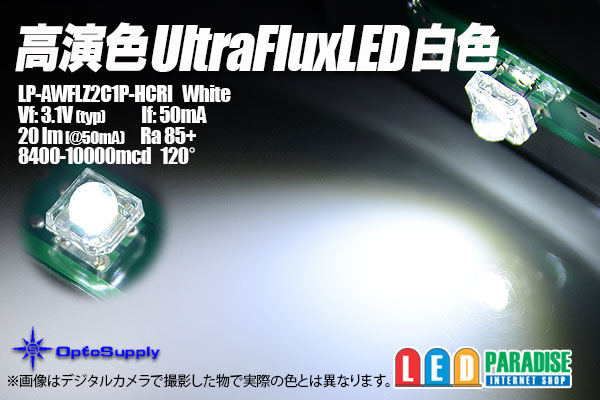

高演色UltraFluxLED白色
LP-AWFLZ2C1P-HCRI

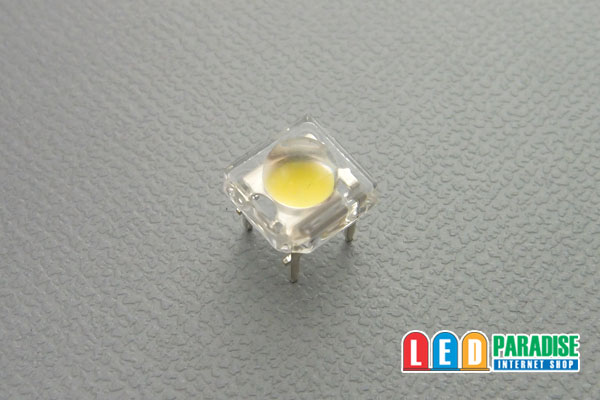

話題のOptoSupply製高効率 UltraFluxLEDの高演色タイプ入荷致しました。
扱いやすい5mmFluxタイプ　是非お試し下さい。

■仕様

---

※販売単位をお選び下さい（期間限定特価）
10個セット　　500円
30個セット　　1350円
50個セット　　2000円
100個セット　 3,500円
バラ販売　　　 100円

LP-AWFLZ2C1P-HCRI

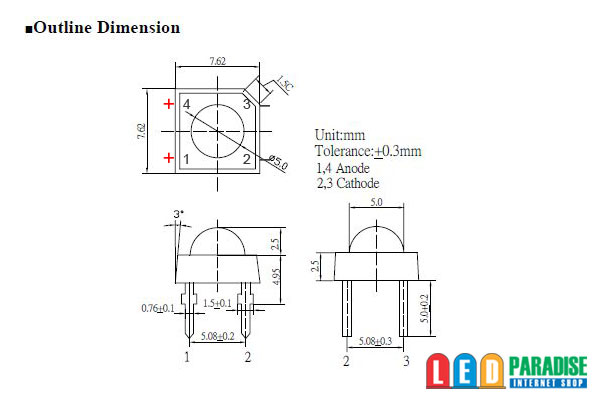

データシート(参考データ)

Vf=3.1V(typ)
If=50mA
8400-10000mcd
20lm(@50mA)
120°
Ra 85+
※参考データ
色調指定品です。
（車などの場合なるべく低めの電流値での点灯をお勧め致します。）

※こちらの製品は、希に樹脂内部にヒビのある物がございます。
メーカでは、不良品ではないとの回答です。ご理解の上お買い求め下さい。


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約40mA

　LED3個　 (+)-【1/2W 130Ω】-LED-LED-LED(-) 　　
　LED2個 　(+)-【1/2W 220Ω】-LED-LED(-) 　　
　LED1個　 (+)-【1W 300Ω】-LED(-) 　

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×3個並列 　LED 1〜3個直列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
　 　【CRD E-153】
　 　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
