日亜広角 白色LED
NSPW510HS-K1

170lm/Wを達成した日亜の新製品NSPW510HS-K1入荷いたしました。
とても明るい最新LEDを是非お試しください。

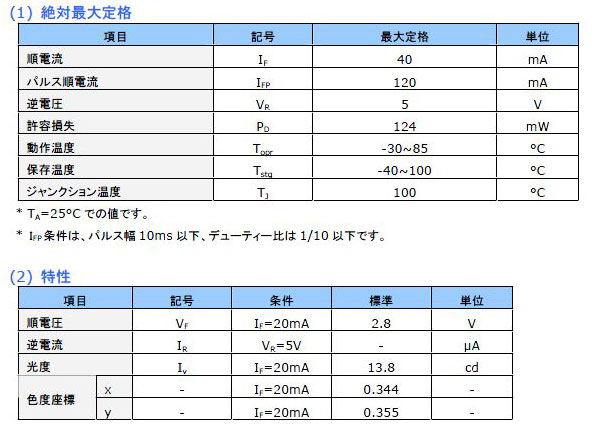

■仕様

---

NSPW510HS-K1 (b2W)

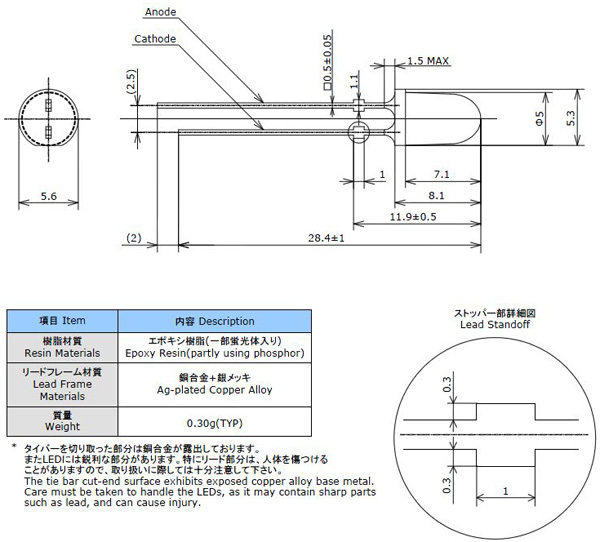

ストッパーあり
Vf：2.8V(typ)　
If：20mA
色調：b2
光度：Vランク：12.4-17.3cd
指向角：30°

詳しくは、データシートPDF

■販売単位をお選び下さい。
10本セット　　800円
（1本あたり 80円）
30本セット　　2250円
（1本あたり 75円）
50本セット　　3500円
（1本あたり 70円）
100本セット　 6500円
（1本あたり 65円）
バラ販売　　　150円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 300Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 470Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○約18mA流す場合　CRD E-183×3個並列

　　　　
　 (+)-【CRD E-183】-LED-LED-LED-(-)
　　 　

○約20mA流す場合　CRD E-153×4個並列

　　　　【CRD E-103】
　 (+)-　　　　　　　　　-LED-LED-LED-(-)
　　 　 【CRD E-103】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
