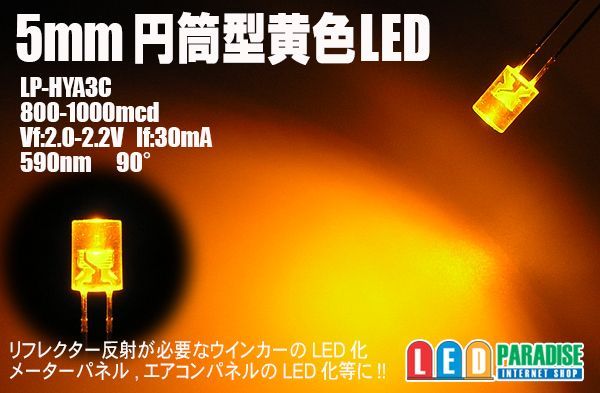

5mm円筒型黄色LED

今まで苦労してLEDを加工してた方へ!!
超拡散円筒型黄色LEDです。

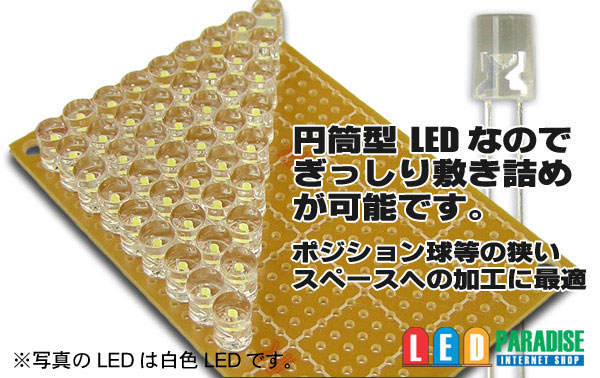

円筒型なので、基盤にギッシリ敷き詰める事ができます!!

メーターパネルやエアコンパネル、リフレクタ反射の必要なウインカーのLED化に如何ですか？
※ハイフラ防止用抵抗取り扱っております。

超拡散型ですので当然輝度は下がりますが、20°　20000mcdのチップと同じ物を使用しています。
このLEDめちゃくちゃ明るくてお勧めです。

■仕様

---

※販売単位をお選び下さい。
10本セット　　500円
50本セット　　1900円
100本セット　 3500円
バラ販売　　　 100円

Vf=2.0〜2.2V
If=30mA
800-1000mcd
590nm
90°
Tsld：260°C for 5 Seconds

中国製


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個　(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個　(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)

※12V車ではLED5個直列が限度です。
　6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列　LED　１個〜5個

【CRD E-103】
(+)-　-LED-LED-LED-LED-(-)
【CRD E-103】

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
