激安UltraFluxLED青色
LP-B56LZ2C1P

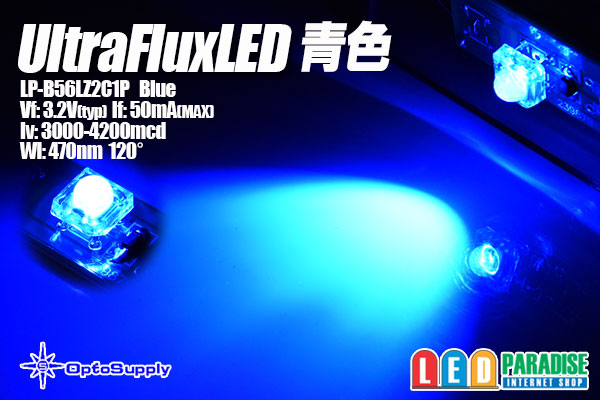

話題のOptoSupply製高効率 UltraFluxLED青色
エルパラ専用品番で入荷致しました。

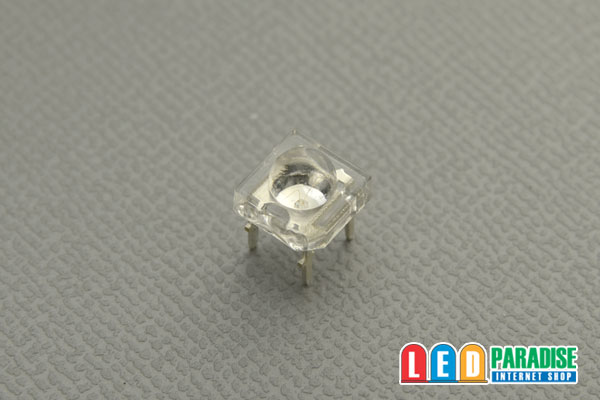

扱いやすい5mmFluxタイプです。是非お試し下さい。

■仕様

---

※販売単位をお選び下さい
10個セット　　350円
30個セット　　900円
50個セット　　1,400円
100個セット　 2,500円
バラ販売　　　 100円

LP-B56LZ2C1P

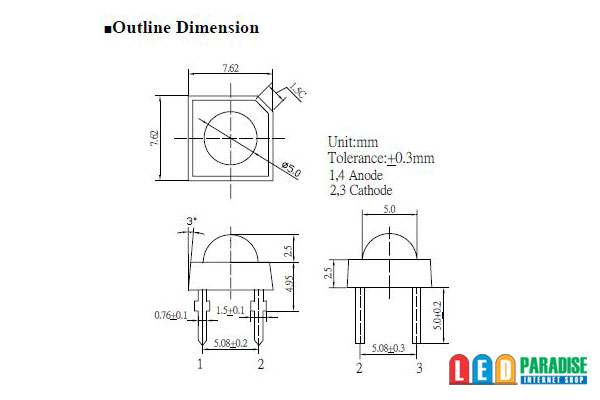

データシート(参考データ)

Vf: 3.2V(typ)
If: 50mA(max)
Iv: 3000-4200mcd
120°
※参考データ
色調指定品です。
（車などの場合30mA以下での点灯をお勧め致します）


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約30mA

　LED3個　 (+)-【1/4W 160Ω】-LED-LED-LED(-) 　　
　LED2個 　(+)-【1/2W 270Ω】-LED-LED(-) 　　
　LED1個　 (+)-【1/2W 390Ω】-LED(-) 　

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○30mA流す場合　CRD E-153×2個並列 　LED 1〜3個直列

　 　【CRD E-153】
(+)-　　　　　　　　-LED-LED-LED-(-)
　 　【CRD E-153】
　 　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
