ホーム3mm砲弾型LED3mmピンク SDPP31G0C0 星和電機
商品詳細

3mmピンク SDPP31G0C0 星和電機[2508]

販売価格: 80円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

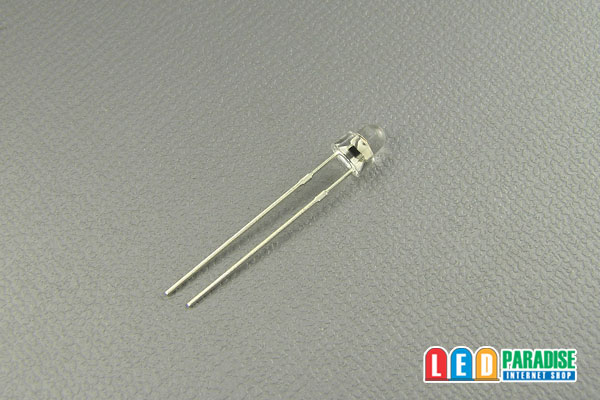

星和電機 3mmピンク SDPP31G0C0

星和電機のパステルシリーズ入荷しました。
めずらしいパステル発光のLEDです。
イルミネーションなどにいかがですか

■販売単位をお選び下さい。
10本セット   800円
50本セット   3500円
100本セット  6000円
バラ販売    150円

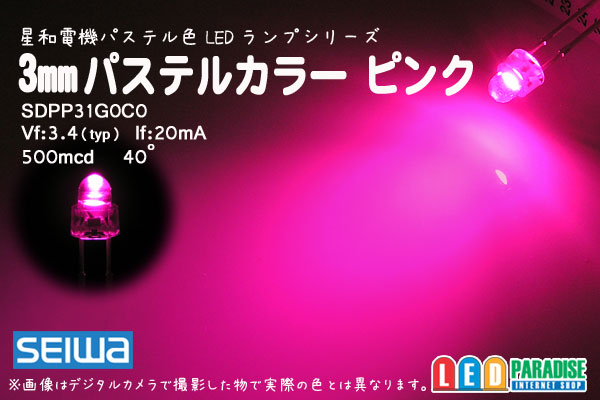

SDPP31G0C0
Vf:3.4typ
If:20mA
色:ピンク色
光度:500mcd
指向角:40°
レンズ色:透明

詳しくは、メーカーデータシート

※写真はデジタルカメラで撮影したもので実際の色とは異なります。
ご了承の上お買い求めください。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】


○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
