ホーム5mm砲弾型LED5mm黄色LED 9000mcd LP-Y5RU5111A
商品詳細

5mm黄色LED 9000mcd LP-Y5RU5111A[0131]

販売価格: 30円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

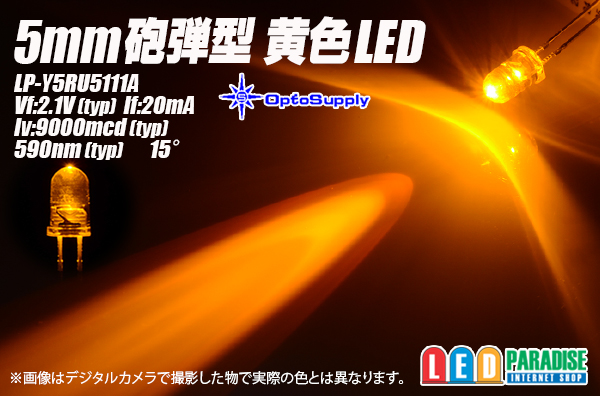

5mm黄色LED 9000mcd

OptoSupplyのローコストタイプ5mm砲弾型黄色LEDです。
テール改造の決定版!!多数点灯におすすめのローコストタイプです!!
つぶつぶ感を出すにはもってこいの5mm砲弾型、是非お試し下さい

■販売単位をお選び下さい。

10本セット   300円
30本セット   840円
50本セット  1200円
60本セット  1440円
100本セット  2000円
120本セット  2400円

LP-Y5RU5111A Yellow

Vf: 2.1V(typ)
If: 20mA
Iv: 9000mcd
Wl: 590nm(typ)
Angle:15°

メーカーデータシートpdf ※参考データ



■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。5個以上点灯させる
 場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

【CRD E-103】
(+)- -LED-LED-LED-LED-(-)
【CRD E-103】

○15mA流す場合 CRD E-153

(+)-【CRD E-103】-LED-LED-LED-LED-(-)

※あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

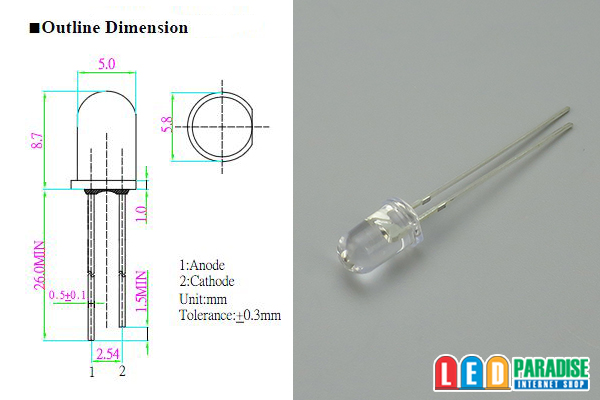

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
