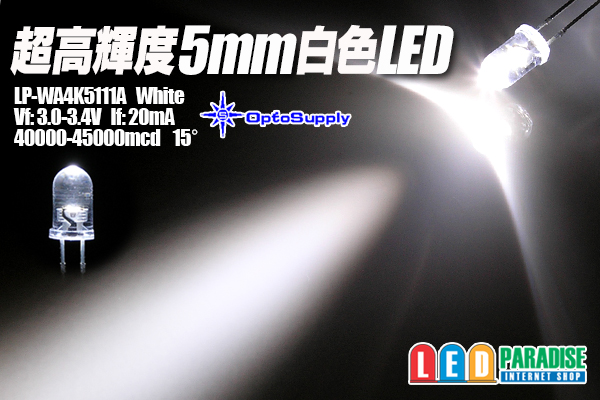

OptoSupply 5mm白色 LP-WA4K5111A

OptoSupply の超高輝度白色LED　40000-45000mcd白色LED です。

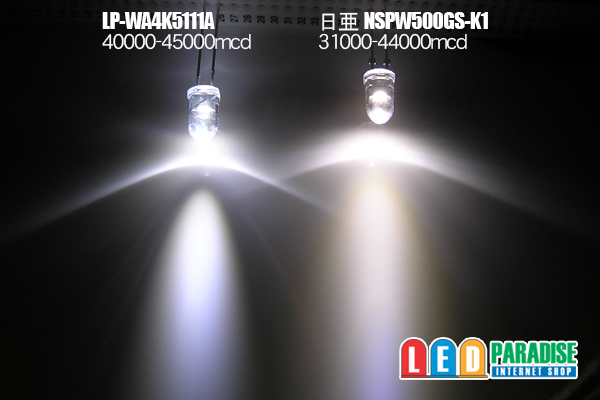

NSPW500GS-K1と比べてみると、やはりNSPW500GS-K1の方が明るく感じますが、
お値段もお安くなっておりますので、是非お試し下さい。
以前の物と型番変更になっております。

■販売単位をお選び下さい。
10本セット　　 400円
30本セット　　1200円
50本セット　　1750円
60本セット　　2100円
100本セット　 3000円
120本セット　 3600円
バラ販売　　　 100円

LP-WA4K5111A
Vf：3.0-3.4V
If：20mA
Iv：40000-45000mcd
Angle：15°

メーカーデータシートpdf (参考データ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
白色で届く訳ではございませんのでご了承ください
