ホーム | 商品カテゴリ一覧: チップLED赤色チップLED 3216
商品詳細

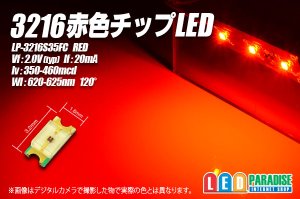

赤色チップLED 3216

赤色チップLED 3216 [1864]

販売価格: 70円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
赤色チップLED 3216

以前の物と品番変更になっております。

メーターパネルやエアコンパネル
鉄道模型やラジコンなどにも最適です。

※販売単位がありますのでご選択下さい。
5個セット  350円
10個セット  500円
30個セット 1,350円
50個セット 2,000円
60個セット 2,450円
100個セット 3,500円
120個セット 4,200円

LP-3216S11FC
Vf:2.0V(typ)
If:20mA
350-460mcd
620-625nm 120°
中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例

 LED5個(+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個(+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個(+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個(+)-【1/4W 560Ω】-LED-LED-(-)
 LED1個(+)-【1/4W 630Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列
   【CRD E-103】
(+)-          -LED-LED-LED-LED-(-)
    【CRD E-103】

○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-LED-(-)

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。-D
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
