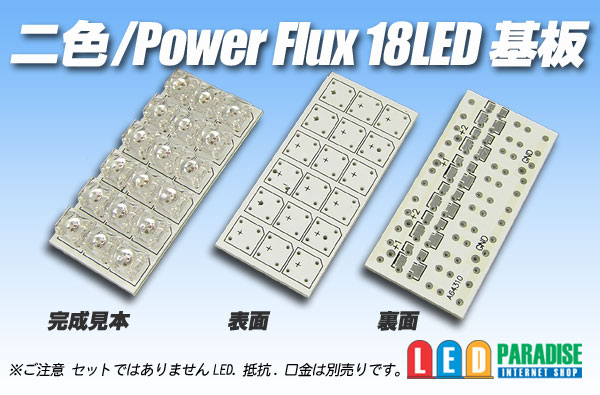

二色/PowerFlux18LED基板

エルパラオリジナル　二色/PowerFlux18LED基板が、入荷いたしました。
面倒だった二色LEDの配線済みですので簡単に二色ルームランプが出来上がります。
抵抗やCRDを複数個接続してPowerFluxにも応用可能です。

■販売単位をお選び下さい。
バラ販売　　　　100円
10枚セット　 　800円
100枚セット　6000円

基板サイズ：57mm×27mm×1.6mm

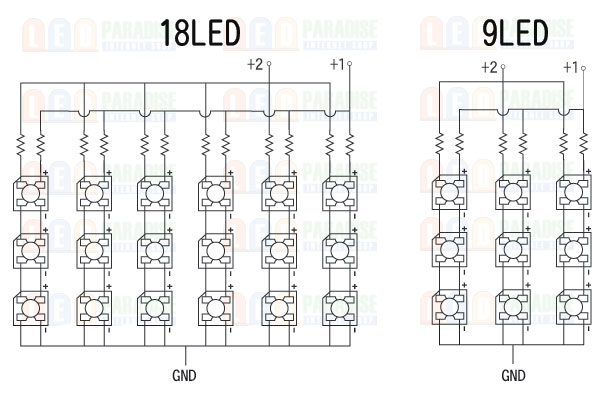

※3直列×6並列となります。

※ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。

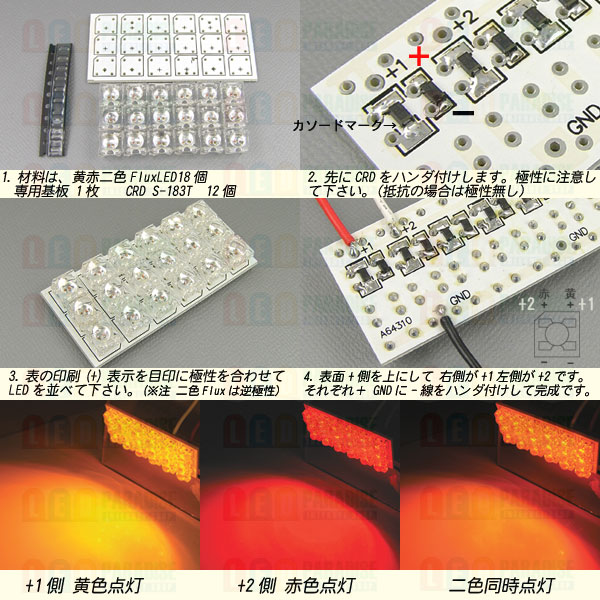

説明書等ございません　２枚目の写真をご参考に製作して下さい。



■12V車用抵抗参考値
二色Flux　白・青側の場合　　　1/4wチップ抵抗　240Ω〜330Ω程度
二色Flux　赤・黄側の場合　　　1/4wチップ抵抗　430Ω〜470Ω程度

■CRDの場合　　　S-183T か S-153T

※密集配置ですので、15mA〜20mA程度で点灯させてください
