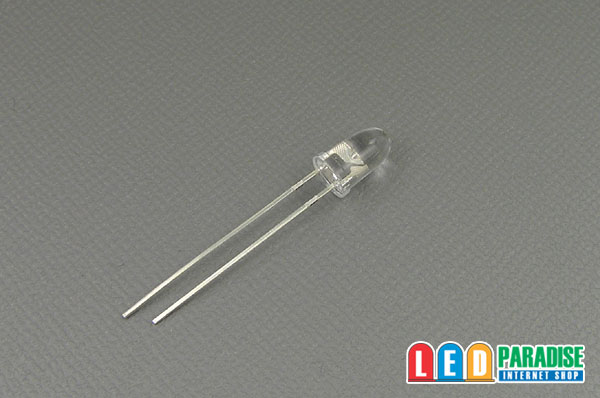

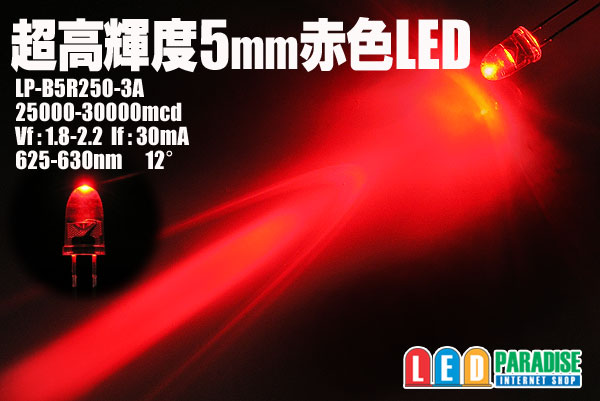

特売 5mm赤色LED 25000-30000mcd

角度は狭いですが、Max30000mcdのとにかく明るいLEDです。
正面への強い明るさが必要な時などにお使い下さい。


■販売単位をお選び下さい。
10本セット 　 400円
50本セット　 1600円
100本セット　 3000円
バラ販売　 　 100円


25000〜30000mcd
Vf:1.8〜2.2
If:30mA
Angle:　12°
625-630nm

中国製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　 お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（20mA計算）

　LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個(+)-【1/4W　430Ω】-LED-LED-LED-(-)
　LED2個(+)-【1/2W　560Ω】-LED-LED-(-) 　　
　LED1個(+)-【1/2W　620Ω】-LED-(-) 　

※12V車ではLED5個直列が限度です。
　　　6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でテール/ストップ設計例 　回路は配線図に記載してございます。

　※眩しすぎる場合抵抗値を大きくして調整して下さい

　 　
　 テール入力　 (+)-【1/4W 470Ω】 -【1/4W 180Ω】 -LED-LED-LED-LED-LED-(-)
　 　　　　　　　　　　　　　　　　　　　　└(+)ストップ入力　


※テール/ストップを設計される場合各入力側に整流ダイオードを付けて下さい　
　
※点灯させる本数などにより、抵抗値が変わる場合がございます。
　　　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
