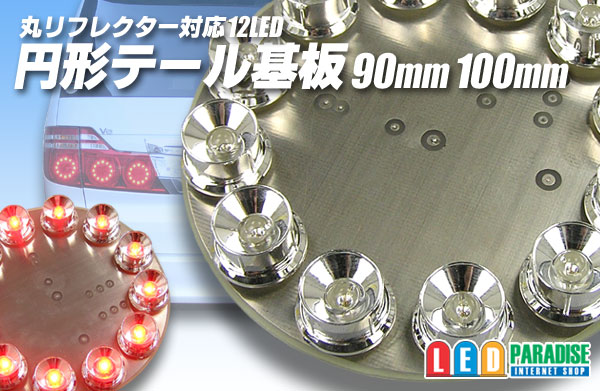

円形テール基板 12LED

エルパラオリジナル　円形テール基板が入荷いたしました。
基板を円形にカットしたり、LEDを均等に配置するのはとても面倒でした
丸リフレクターを使用して完成度の高い基板が簡単に出来上がります。

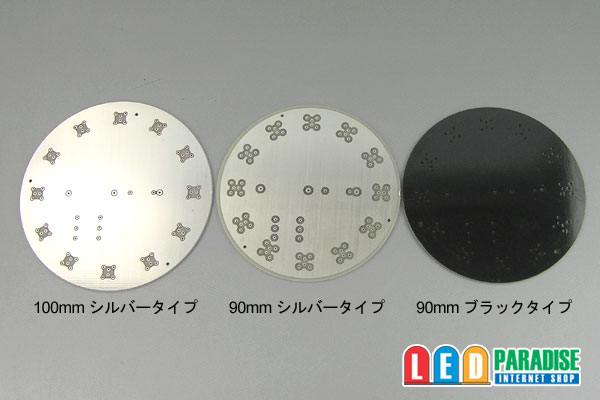

直径90mmと100mmの２種類を用意いたしましたので、是非お試し下さい。

■サイズをお選び下さい。

90mm 　1枚　450円
100mm 　1枚　480円

基板サイズ：1.6mm×100mmφ　1.6mm×90mmφ
材質：FR-4

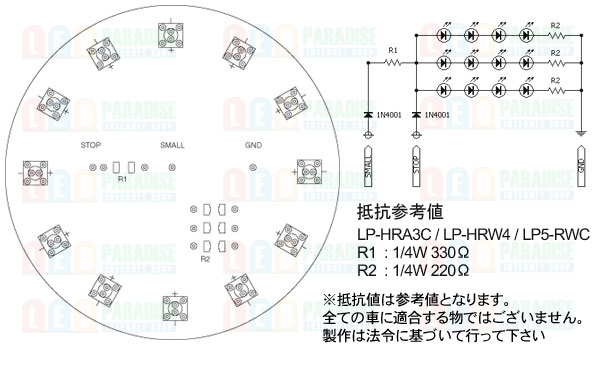

回路は4直列×3並列となります。3枚目の写真でご確認下さい。

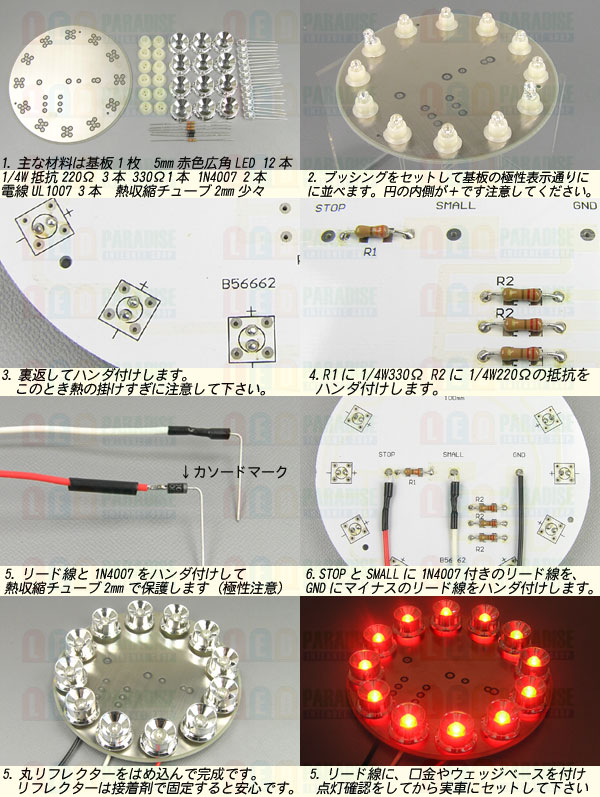

写真使用のLEDは、5mm広角赤色LED　MAX5000mcd LP-5HRW4です。

※ご注意
○表面はスズメッキ加工です通電してしまいますので、特にご注意下さい。
○FLUXLEDも使用可能ですが、脚に放熱板があるタイプの物は使用できません。
　（次回ロット改良予定）また、六角キラキラリフレクターは寸法的に使用できません。

○写真中のLED・CRD・配線等は別売りです。価格は基板単体の価格となります。
○解説書・説明書等ございません。
○表面に製造時の擦り傷・打痕等ある場合がございます。

上記ご了承の上お求め下さい。


■抵抗参考値　
LP-HRA3C・LP-HRW4・LP5-RWC　5mm赤LED場合
R1　1/4w抵抗　330Ω
R2　1/4w抵抗　220Ω

※抵抗値は、参考値です。全ての車に適合する物ではございません。
　　灯火類の改造は、法令遵守の上行って下さい。

※現在上記３種類のLEDしか抵抗参考値のご用意がございません。
　順次テストの上記載いたします。
