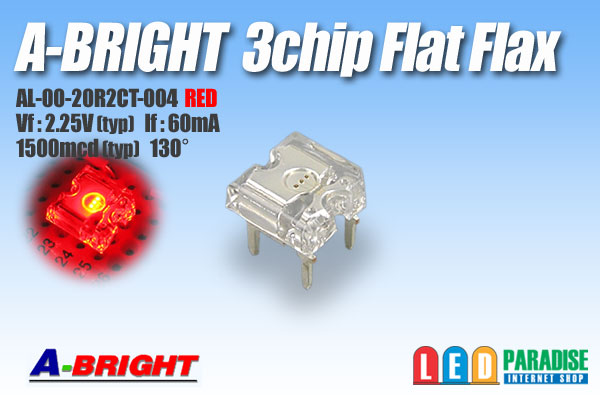

■A-Bright 赤色3chip FlatFluxLED 130°■

エーブライト赤色3chip　フラットタイプ新入荷いたしました。
拡散させたい時には、この超広角130°をお試し下さい。
3chipでとても明るくなっております。

■販売単位をお選び下さい
 10個セット　   900円
 30個セット　 2,400円
 60個セット　 4,200円
120個セット　7,800円
バラ販売　 　　 200円

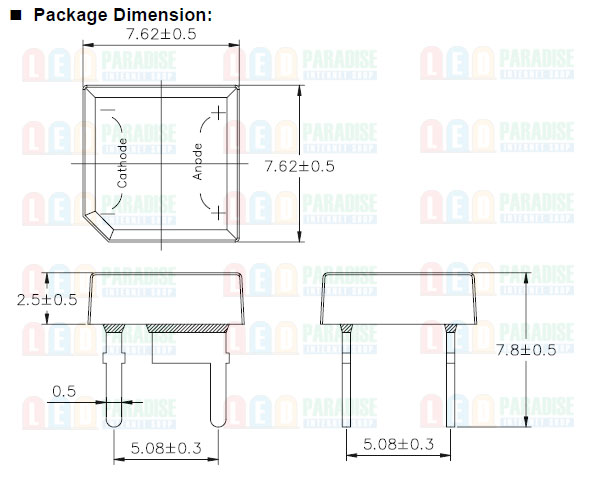

AL-00-20R2CT-004　
Vf : 2.25V(typ)
If : 60mA
Iv : 1500mcd(typ)
Angle : 130°
波長 : 625nm(typ)

データーシートPDF

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個(+)-【1/2W  68Ω】-LED-LED-LED-LED-LED(-) 　　　　
LED4個(+)-【1/2W 100Ω】-LED-LED-LED-LED(-) 　　
LED3個(+)-【1W 150Ω】-LED-LED-LED(-) 　　
LED2個(+)-【1W 180Ω】-LED-LED(-) 　　
LED1個(+)-【2W 220Ω】-LED(-) 　

※12V車では赤FlatFluxLED　5個直列が限度です。
(5個の場合多少電圧不足になる場合があります)
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。 　

■12V車でテール/ストップ設計例　　

テール(+)-【1/4W330Ω】-【1/2W86Ω】-LED-LED-LED-LED-(-)
　　　　　　　　  ストップ┛ 　

※各入力側に整流用ダイオードを必ず接続して下さい。
※改造はご自身でテストの上自己責任でお願いします。
