Flux18LED基板

Flux18LED基板[4843]

販売価格: 100円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

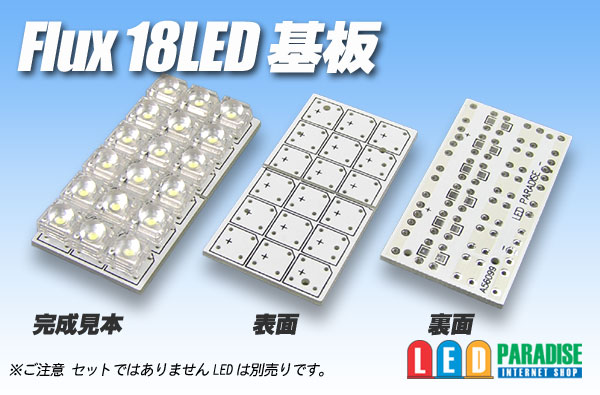

Flux18LED基盤

エルパラオリジナル Flux18LED基板が、入荷いたしました。
ルームランプやカーテシランプ等自作に如何ですか
真中に切り込みが入っていますので、カットして9LEDで使うことも可能です。

■販売単位をお選び下さい。
バラ販売    100円
10枚セット   800円
100枚セット 6000円

基板サイズ:50mm×26mm×1.6mm
※3直列×6並列となります。
※カットする場合は、裏面にカッターなどで切り込みを入れてから切り離してください。

※ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板単体の価格となります。

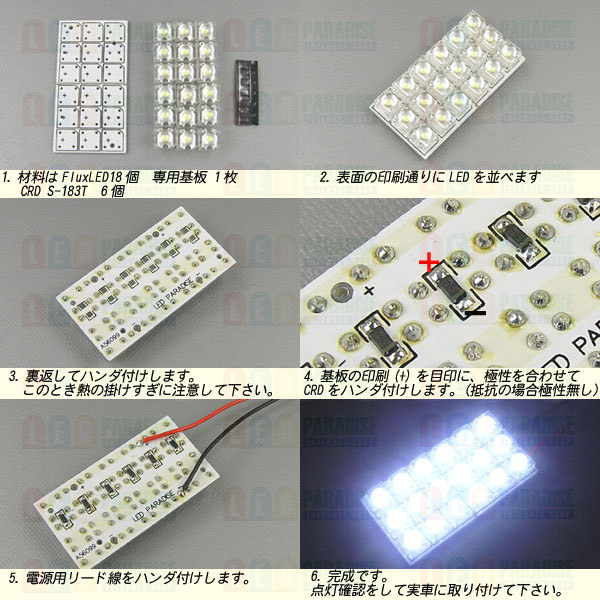

説明書等ございません 2枚目の写真をご参考に製作して下さい。



■抵抗参考値
Flux白・電球色・青の場合   1/4wチップ抵抗 240Ω〜330Ω程度

■CRDの場合   S-183T か S-153T

※密集配置ですので、15mA〜20mA程度で点灯させてください
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
