ホーム | FluxLED > 0.5W MidPower0.5W MIDPowerFlux 青色 LP-5FCIHBCT
商品詳細

0.5W MIDPowerFlux 青色 LP-5FCIHBCT[2322]

販売価格: 120円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

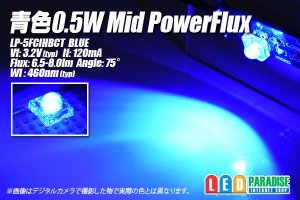

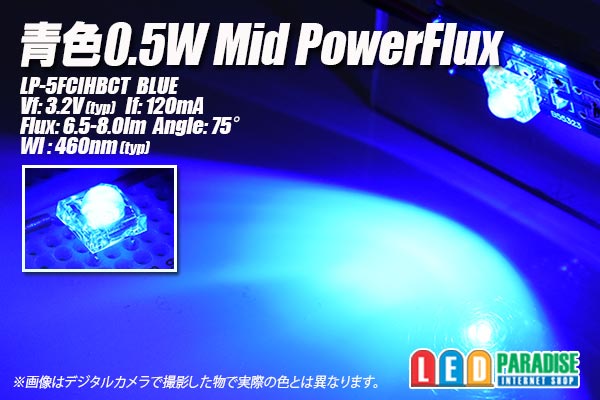

■青色0.5w MID POWER FLUX  LP-5FCIHBCT

青色の0.5W MidPowerFlux入荷いたしました
とにかく明るいFluxをお探しの方にお勧めです。

※メーカー製造中止のため、以前の物とメーカー・型番が異なります。
※脚に放熱板の無いタイプです。

■販売単位をお選び下さい
10個セット   1200円
30個セット   3000円
50個セット  4500円
60個セット  5400円
100個セット  8800円
120個セット 10560円
バラ販売    150円

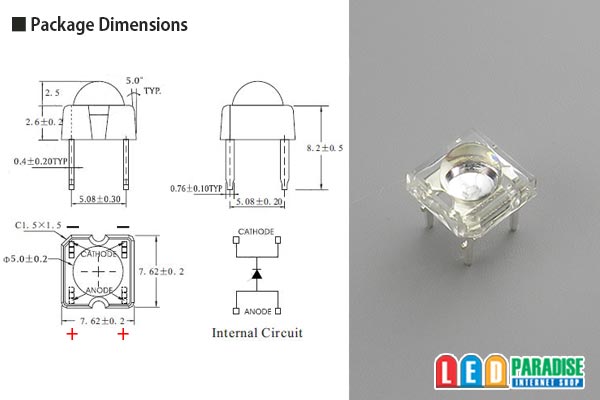

LP-5FCIHBCT
Vf=3.2V(typ)
If=120mA
Flux: 6.5-8.0lm @120mA
Wl: 460nm(typ)
Angle: 75°

中国製オリジナル

発熱がありますので、車などでお使いの場合、
なるべく低い電流値で点灯させて下さい。
50mA程度でも十分明るいです


※電子工作初心者の方、12V車用の簡単な配線図をご用意しております。

■12V車 CRDを使って点灯させる場合の例
E-183 4並列 約72mA LED1〜3個直列

   【CRD E-183】
(+)-【CRD E-183】-LED-LED-LED-(-)
   【CRD E-183】
   【CRD E-183】


■12V車 抵抗を使って点灯させる場合の例 最大電圧14.4V 約75mA

LED3個(+)-【1W  68Ω】-LED-LED-LED(-)
LED2個(+)-【1W 110Ω】-LED-LED(-)
LED1個(+)-【2W 150Ω】-LED(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※発熱がありますので、密集配置を避け、LED同士の間を空けて配置して下さい。
※車などでお使いの場合、なるべく低めの電流値で点灯させて下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
 あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
