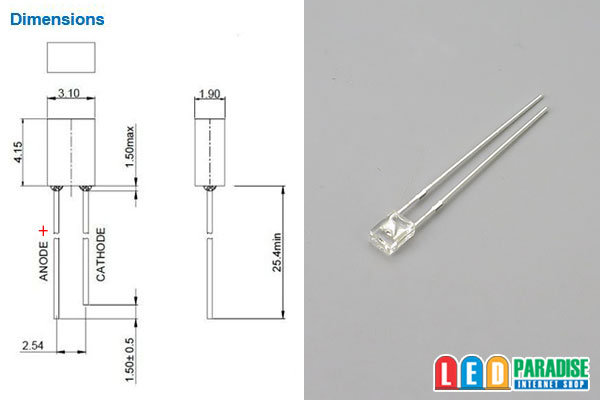

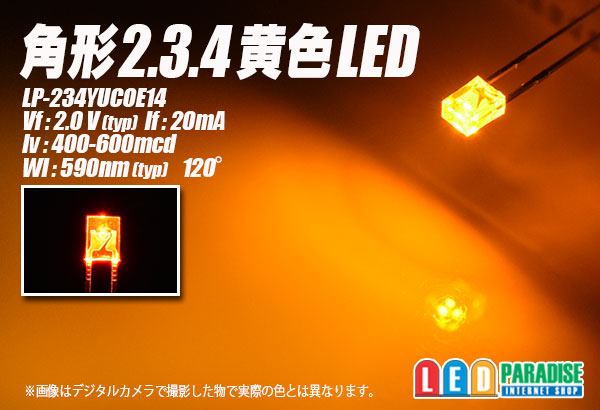

角形2.3.4黄色LED

お問い合わせの多かった角形LED入荷いたしました。
とても小さいLEDですので、メーターパネルや
T5・T10ウェッジベースなどの限られたスペースにお勧めです。

※販売単位をお選び下さい。
　10本セット　　　400円
　50本セット　　1750円
100本セット　　3000円
バラ販売　　　　　60円

LP-S234Y2
Vf：1.9-2.3V
If：30mA
Iv：1000-1500mcd
Angle：120°
590-595nm
Tsol：260℃ 5secMax


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約20mA

　LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

○30mA流す場合　CRD E-103×2個並列

　　　　【CRD E-153】
　 (+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　　 　 【CRD E-153】

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　　 　 【CRD E-103】


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
