ホーム5mm砲弾型LED5mm白色LED MAX25000mcd 100本セット
商品詳細

5mm白色LED MAX25000mcd 100本セット[3312]

販売価格: 2,480円(税込)
[在庫あり]
数量:

5mm白色LED MAX25000mcd 100本セット

大特価2480円でのお届けです。(レギュラー品とは異なります)
安くてもB級品ではありません メーカーに頼み込んで
大量購入にて大幅値引きをしていただいた商品です。
色合いも良く店長お勧めです。

数量1で、100本 2480円となります。

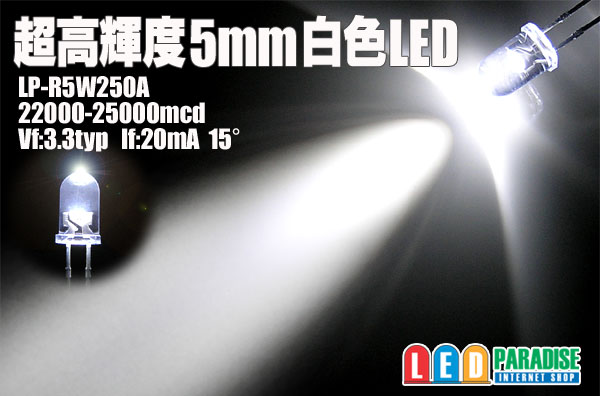

LP-R5W250A
Vf:3.3V(typ)
If:20mA
Angle:15°
22000-25000mcd 15°
中国製オリジナル


○電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例

 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430
Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-(-)
      【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※点灯させる本数などにより、抵抗値が変わる場合がございます。
   あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
  ※改造はご自身でテストの上自己責任でお願いします。
   ※画像はイメージです 色合いはロット内でも違いがあり
   画像と同じ色のLEDが届くと言うわけでは有りませんのでご了承下さい。

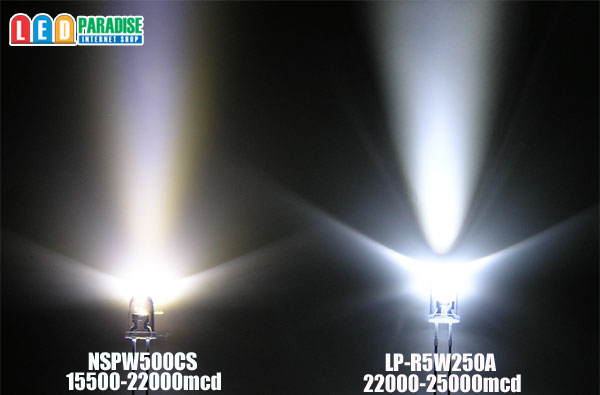

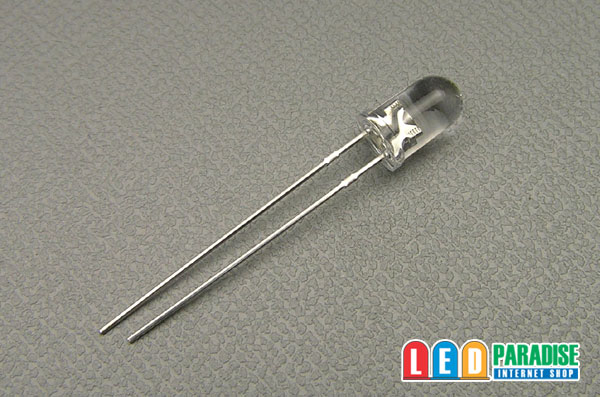

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
