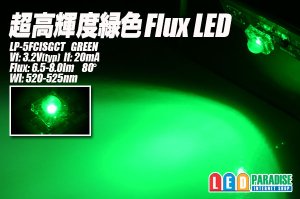

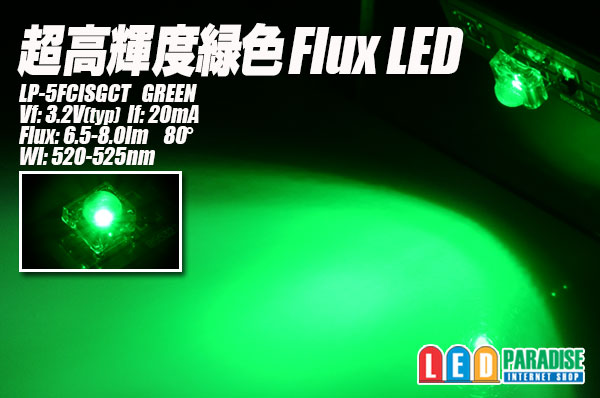

新入荷!!緑色FluxLEDです。

超広角なので、フットランプ、カーテシランプ
ルームランプ等にどうぞ

写真では色が正確に再現できませんが
明るい緑の色合いになります。

※販売単位をお選び下さい
バラ販売　　　80円
10本セット 　580円
50本セット　 2300円
100本セット　3600円

CH-HG3B
Vf=3.2〜3.4V　
If=30mA　
3000〜5000mcd　
90°

中国製


※電子工作初心者の方12V車用の簡単な配線図を
ご用意しております。ご購入時お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

LED3個 (+)-【1/4W　150Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　270Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　390Ω】-LED-(-)


※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします

■12V車でCRDを使って点灯させる場合の例

　　○30mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-153】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-153】

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】


4個以上点灯させる場合は上記の回路を並列に繋いで増やします


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
