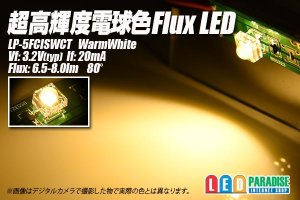

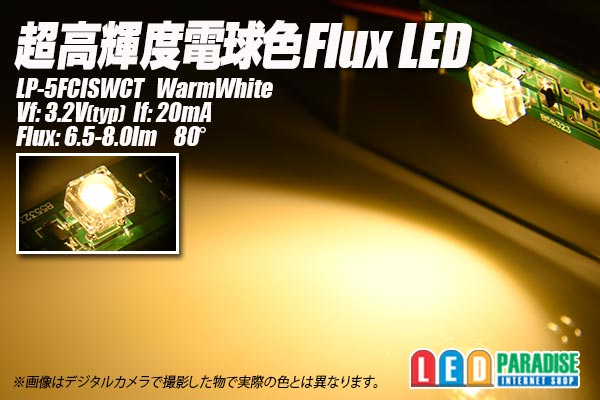

新入荷!!電球色FluxLEDです。

以前の物とはタイプが違いますのでお気をつけ下さい。

超広角なので、ルームランプ等にどうぞ
暖かみのある色合いがお好みの方お勧めです。

写真では色が正確に再現できませんが
明るめの綺麗な電球色となります。

※販売単位をお選び下さい
　バラ販売　　80円
10本セット 　680円
50本セット　 2800円
100本セット　4500円

CH-112H159WH
Vf=3.2-3.4V　
If=30mA　
3000-4000mcd　
90°

中国製
※電球色はロットにより色合いがかなり変わります。ご了承の上お買い求め下さい。

※電子工作初心者の方12V車用の簡単な配線図を
ご用意しております。ご購入時お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

LED3個 (+)-【1/4W　150Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　270Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　390Ω】-LED-(-)


※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします

■12V車でCRDを使って点灯させる場合の例

　　○30mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-153】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-153】

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】


4個以上点灯させる場合は上記の回路を並列に繋いで増やします


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
