ホーム | FluxLED > 5mmFluxLED青色FluxLED LP-5FCISBCT
商品詳細

青色FluxLED LP-5FCISBCT[0721]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

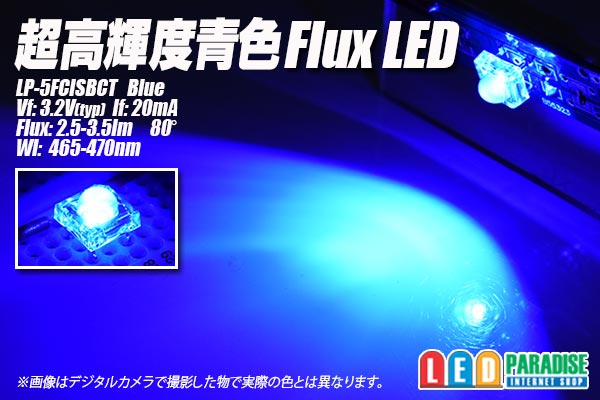

青色FluxLED LP-5FCISBCT

※ご注意 新型番に変更になっております。

超広角でとても明るく濃い目の青で綺麗な発色のLEDです。
フットランプ、カーテシランプ、ルームランプ等に

※販売単位をお選び下さい
 10個セット  500円
 30個セット 1,350円
 50個セット 2,000円
 60個セット 2,400円
100個セット 3,500円
120個セット 4,200円
バラ販売   100円

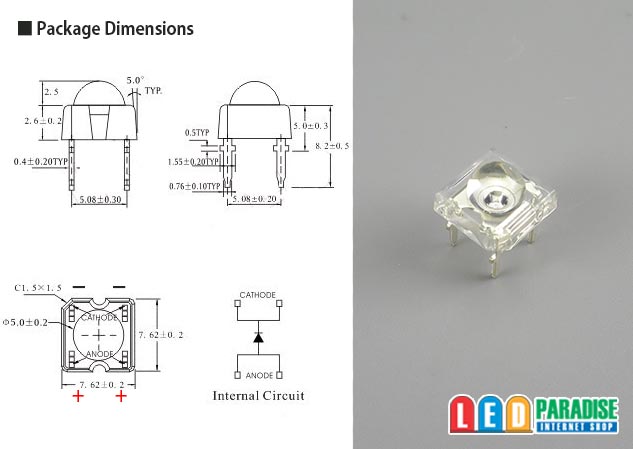

LP-5FCISBCT

Vf:3.2V(typ)
If:20mA
Flux:2.5-3.5lm
Wl:465-470nm
Angle:80°

中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例

LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)


※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-(-)
      【CRD E-103】

○18mA流す場合 CRD E-183 1本

   (+)-【CRD E-183】-LED-LED-LED-(-)




4個以上点灯させる場合は上記の回路を並列に繋いで増やします


※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
