ホーム | OptoSupplyLED > 5mm砲弾型高出力5mm電球色 LP-M54P5111A HighLumen OptoSupply
商品詳細

5mm電球色 LP-M54P5111A HighLumen OptoSupply[1065]

販売価格: 40円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

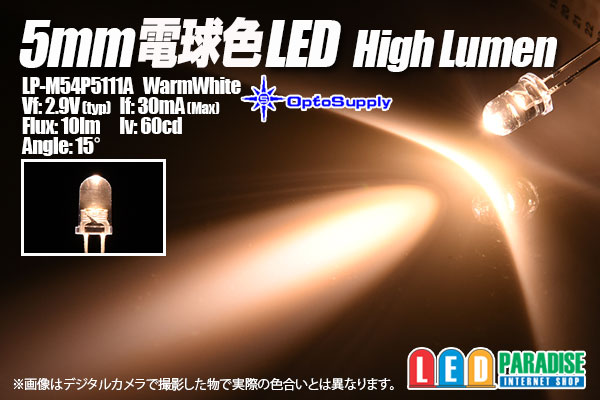

OptoSupply 5mm電球色 LP-M54P5111A HighLumen

OptoSupplyの新製品HighLumen(高出力)タイプの電球色LED
エルパラ専用品番で新入荷いたしました。
5mm砲弾型で、10lmと非常に明るいLEDです。
最新のLEDをぜひお試しください。


■販売単位をお選び下さい。
10本セット   400円
30本セット  1140円
50本セット  1750円
60本セット  2100円
100本セット 3000円
120本セット 3600円
バラ販売    100円

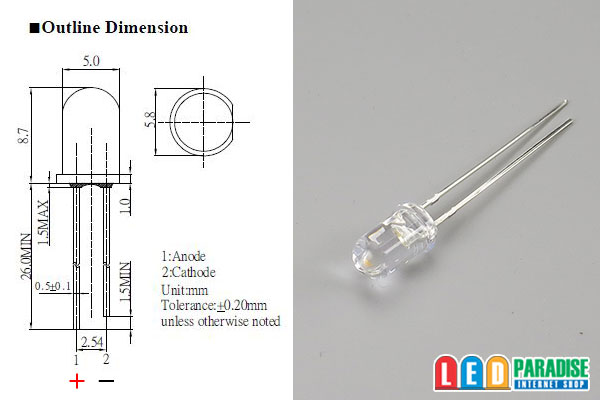

LP-M54P5111A
Vf:2.9V(typ)
If:30mA(max)
Flux:10lm@30mA
Iv:60cd@30mA(typ)
Angle:15°
CCT:3000K(typ)

メーカーデータシートpdf (参考データ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)約20mA

 LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列 LED1〜3個※

    【CRD E-103】
  (+)-         -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183  LED1〜3個※

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※LED直列3個の場合、多少電圧不足になる場合がございます。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
白色で届く訳ではございませんのでご了承ください

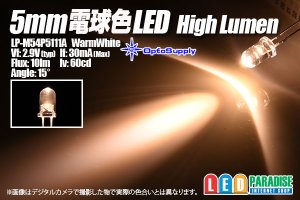

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
