ホーム3mm砲弾型LED広角3mm電球色LED LP-M54K3E61B
商品詳細

広角3mm電球色LED LP-M54K3E61B[0551]

販売価格: 30円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

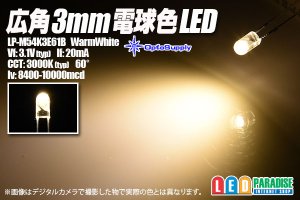

OptoSupply 広角3mm電球色 LP-M54K3E61B

OptoSupply の高輝度広角3mm電球色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

※以前のタイプが製造中止になりOptosupply製品に変更になっております。


■販売単位をお選び下さい。
10本セット   300円
30本セット   900円
50本セット  1250円
60本セット  1500円
100本セット  2000円
120本セット  2400円
バラ販売     50円

LP-M54K3E61B ※参考データ
Vf:3.1V(typ)
If:20mA
Iv:8400-10000mcd
CCT:3000K(typ)
Angle:60°

メーカーデータシートpdf ※参考データ

中国製

【ご注意】
LEDは特性を統一して生産することが出来ません。
色合いは、同じロット内でもBIN毎に違いがございます
同一出荷日は同BINコードで発送しておりますので、
色合いを揃える場合は、必要数+予備分を
一度にまとめて購入されることをお勧めいたします。

○電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

 ※12V車ではLED3個直列が限度です。
   4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○15mA流す場合
  (+)-【CRD E-153】-LED-LED-LED-(-)

 ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
 ※改造はご自身でテストの上自己責任でお願いします。

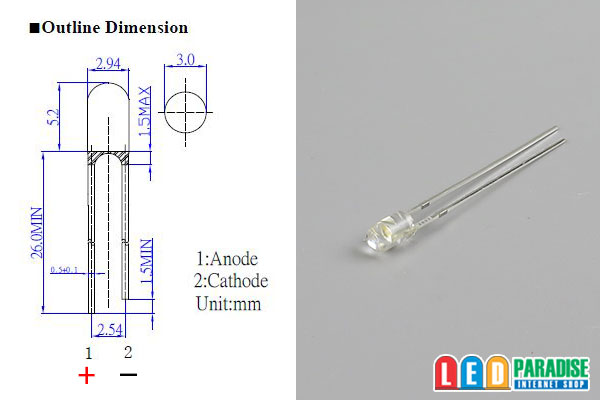

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
