ホーム | チップLED > 3020chipLED3014チップLED アイスブルー
商品詳細

3014チップLED アイスブルー[3331]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

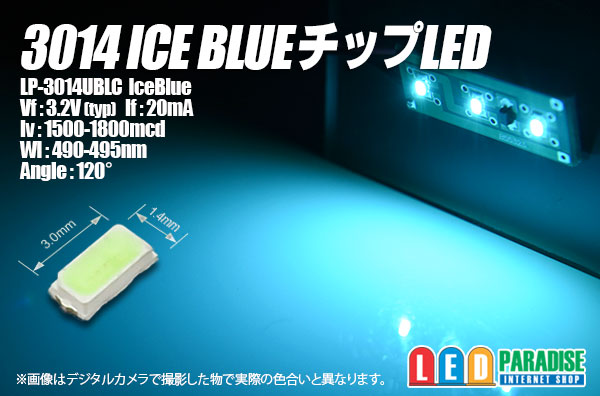

3014アイスブルーチップLED LP-3014UBLC

大人気アイスブルー色の3014チップLED入荷いたしました。
クールなイメージで、メーターパネルやエアコンパネルの打ち替えなどに大人気です。
是非お試し下さい。


※こちらのLEDは3014サイズ(3.0mm×1.4mm)となりますのでご注意下さい。


※販売単位がありますのでご選択下さい。
5個セット    250円
10個セット   400円
30個セット   900円
50個セット  1,600円
60個セット  1,920円
100個セット  2,800円
120個セット  3,360円

LP-3014UBLC
Vf:3.2V(typ)
If:20mA
Iv:1500-1800mcd
Wl:490-495nm
Angle:120°
中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
  改造はご自身でテストの上自己責任でお願いします。

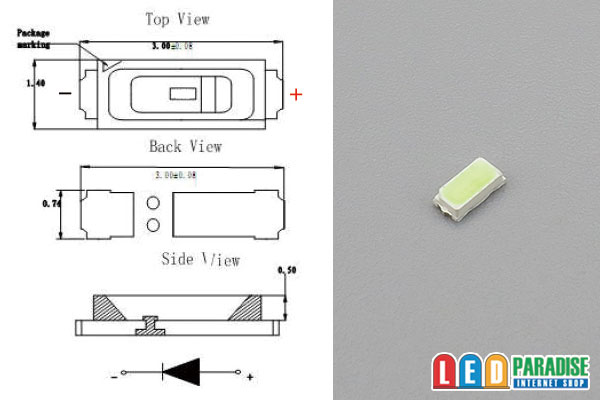

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
