※こちらの商品は在庫限りで販売終了となります。

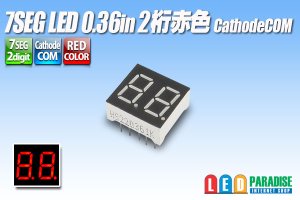

7SEG LED 0.36in 2桁 赤色 CathodeCOM

2桁の7セグメントLEDが一体化した、デジタル表示用のLEDユニットです。
アノード8灯×カソード2桁のカソードコモン接続になっており、
10ピンの配線でマイコンなどからLEDデジタル表示が可能です。
ディスプレイドライバMAX7219をご使用いただくとより簡単に制御できます。

■製品仕様

発光色　　　　　： 赤色
定格電流(If)　 ： 20mA（max）
順方向電圧(Vf)　： 2.1V(typ)
接続方式　　　： カソードコモン （－が共通）
　　　　　　　　 　　アノード8灯(7セグメント＋DP)×カソード2桁
　　　　　　　　 　　※各桁の個別点灯にはダイナミック制御が必要です

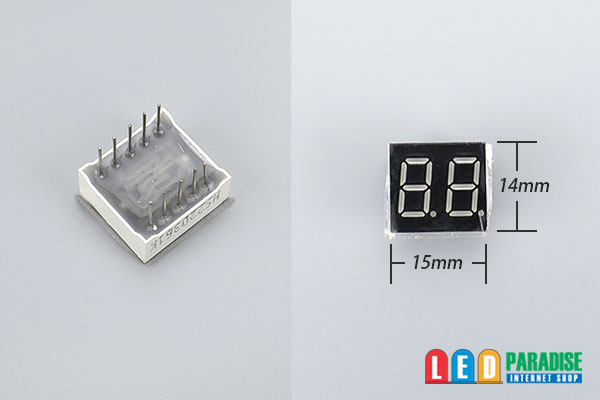

本体寸法　　　： 15×14×7mm（約）(ピン含まず)
表示寸法　　　： 14×10mm（約）
ピン数　　　　　： 10ピン（5ピン×2、2.54mmピッチ 400mil）

■ご注意

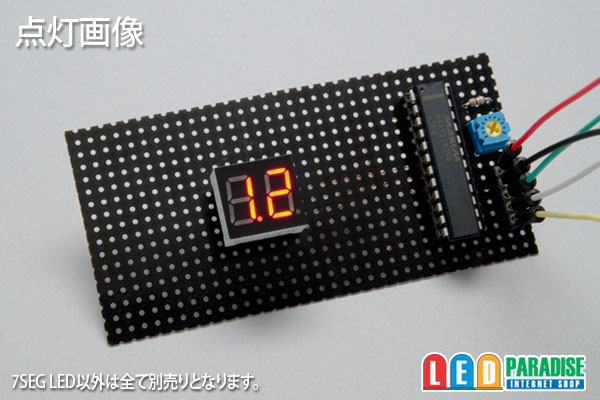

※使用例画像内の7SEG LED以外は全て別売りとなります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
　 万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
　 (いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。

上記ご了承の上お買い求め下さい。
