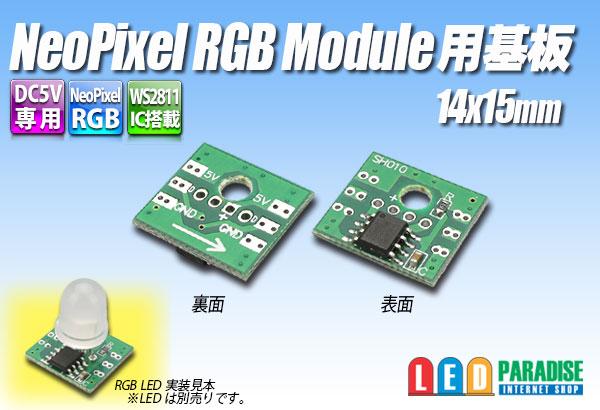

Neo Pixel Module基板 14×15mm

RGBフルカラーLEDが外付け可能になったNeoPixelモジュール基板です。
チップタイプのNeoPixel IC（WS2811）が表面実装されており、
アノードコモンのRGBフルカラーLED(別売)を取り付ければ
従来のNeoPixel製品と同じように制御することが出来ます。

ハンダ面は裏側のみで、取り付け穴もあり加工しやすくなっております。

定格20mAのアノードコモン回路としてPWM点灯制御しますので、
極性と抵抗値を守れば12Vの3灯直列回路などにも応用できます。

NeoPixelモジュールはマイコンでLED1個単位の制御が可能です。
Arduinoのサンプルスケッチなども公開されています。

「Arduinoって何？プログラムは苦手…」という方もご安心下さい、

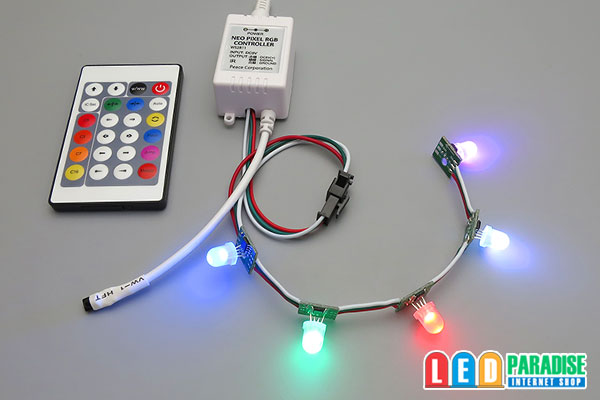

簡単な専用コントローラー（別売）もご用意致しました。
電飾衣装やアートイルミネーションLEDの自作等に是非ご利用下さい。

■製品仕様

電源電圧　　    ： DC5V
ドレイン電流  ： -18.5mA×各チャンネル（typ）
極性　　　　　    ： R＋GB
動作温度　　    ： -25℃〜85℃

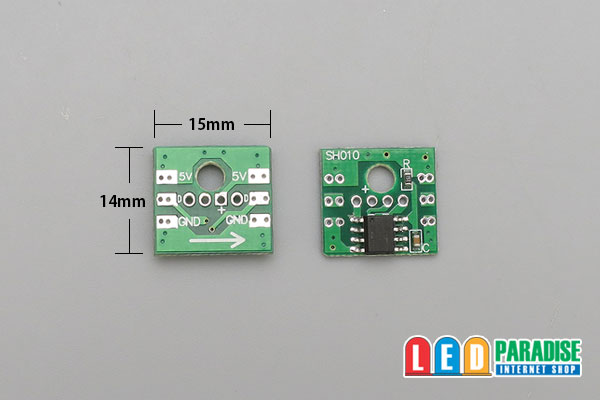

本体寸法　　    ： 15×14×2.9mm（約）
点灯制御　　    ： PWM、アノードコモン（＋が共通）

※ご使用の際にはDC5Vの電源が必要になります。
※単体では光りません。RGBフルカラーLEDと抵抗、NeoPixelコントローラーが別途必要となります。

Neo Pixel RGB Module 8mm
基板仕様等は異なり別の製品となりますがこちらの製品が完成品となります。

中国製

■ご注意

※接続時には必ず極性をご確認ください。
※NeoPixel RGB専用です。その他のコントローラに対して使用することはできません。
※RGBフルカラーLED、コントローラ、DC電源は別売となります。ご使用の回路にあわせて別途ご用意ください。
※モジュール基板を接続する際には必ず電源を切ってから接続して下さい。
※本製品は回路基板です。表面・裏面とも金属などが接触するとショートしますのでご注意ください。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
　万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。
