ホーム円筒型LED5mm円筒型青色LED
商品詳細

5mm円筒型青色LED[1121]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

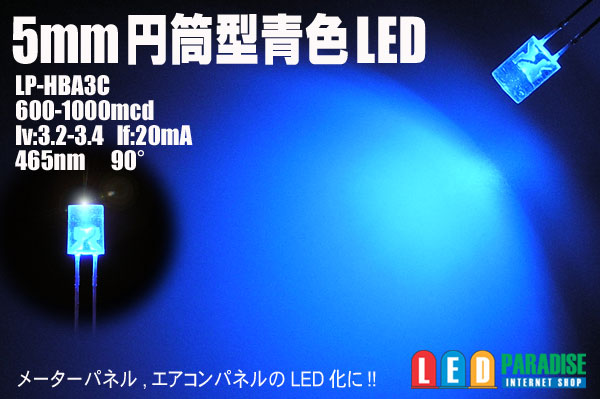

5mm円筒型青色LED 拡散!!
LP-HBA3C
超広角5mm青色円筒型LEDです。
今までご自分で先を削られていた方お待たせいたしました。
拡散タイプですので、ポジション球等狭い場所の加工や
カーオーディオやエアコンパネルのLED化などに最適です。

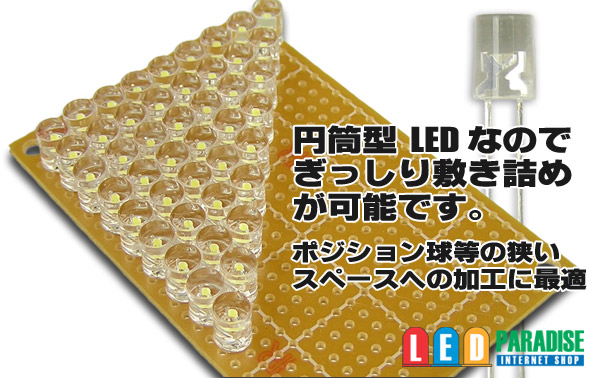

つば無しの円筒型ですので基板にぎっしり敷き詰めが可能です。

※販売単位をお選び下さい。
 10本セット   400円
 50本セット  1750円
100本セット  3200円
バラ販売    100円


LP-HBA3C
600-1000mcd
Iv:3.2V(typ) If:20mA 465nm 90°
中国製

※注、2枚目写真は、白色LEDです。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 56
0Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-(-)
      【CRD E-103】

  ○15mA流す場合 CRD E-153
   (+)-【CRD E-153】-LED-LED-LED-(-)


  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※改造はご自身でテストの上自己責任でお願いします。

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
