商品詳細

5060 RGB 3LED基板 45×16mm[4859]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

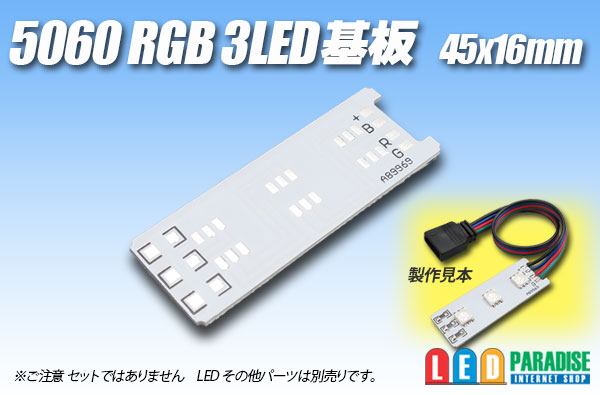

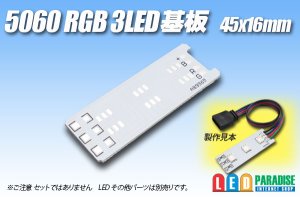

5060 RGB 3LED基板 45×16mm

エルパラオリジナル5060 RGB 3LEDパネル基板が、入荷いたしました。
RGB用なので別売りのRGBコントローラーと組み合わせて多彩な発光が可能です。

ワンポイントのイルミネーションや車のフットランプ等に是非ご利用下さい。
エーモン製フラットLEDレンズカバー 1849がぴったり使用可能ですので、
ディスプレイや、車の足元灯など綺麗にインストールすることが出来ます。

■販売単位をお選び下さい。
バラ販売    80円
10枚セット   700円
100枚セット  6000円

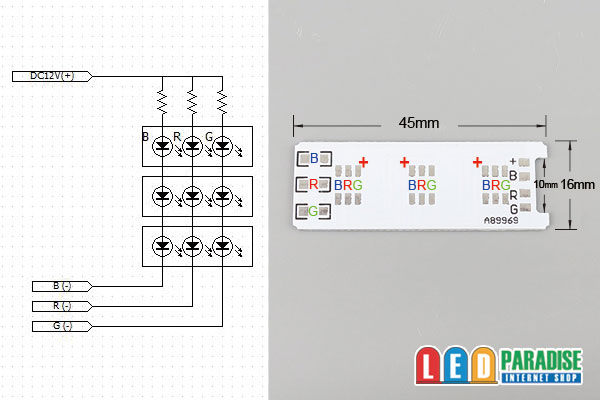

基板サイズ(約):45×16×1mm


■DC12V用抵抗参考値
赤色   1/4wチップ抵抗 360Ω程度
青色   1/4wチップ抵抗 180Ω程度
緑色   1/4wチップ抵抗 240Ω程度
※あくまで参考値となります。
 3灯点灯時に白色になる様調整して下さい。

■ご注意
○ハンダ付けが細かく、誰でも簡単に必ず作れるという物ではございません。
○LEDの切り欠きと極性が異なる物もございます。
  その場合は配線部で極性を合わせて製作して下さい。
○写真中のLED・抵抗・配線、その他パーツ等は別売りです。

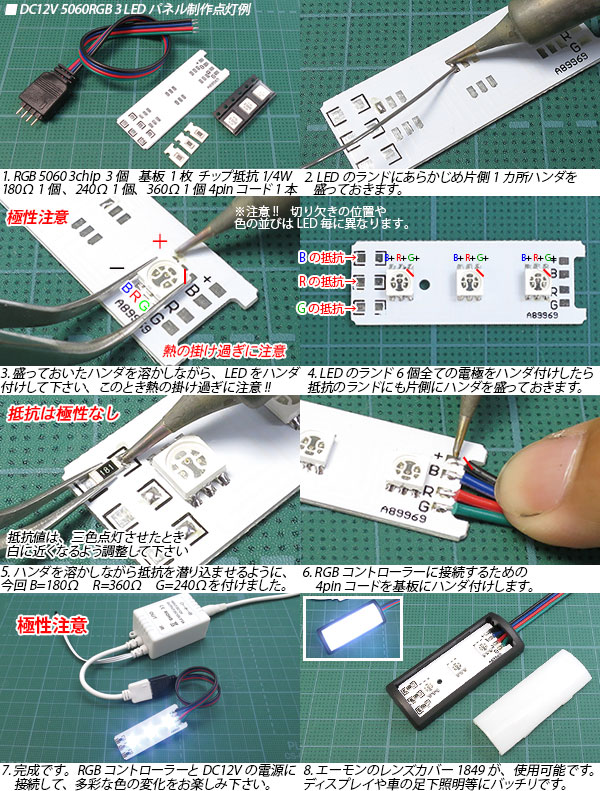

○説明書等ございません 3枚目の写真をご参考に製作して下さい。
○基板に製造時に必要な穴の開いている物がございますが不良ではございません。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
