LEDマトリクスパネル P10 RGB 32×16[8063]
販売価格:
4,800円(税込)
[在庫あり]
|

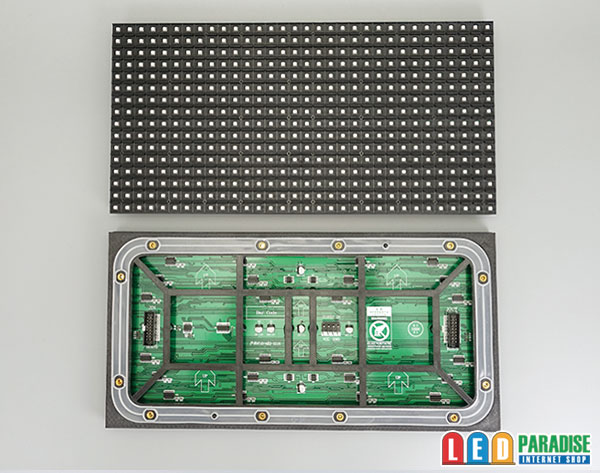

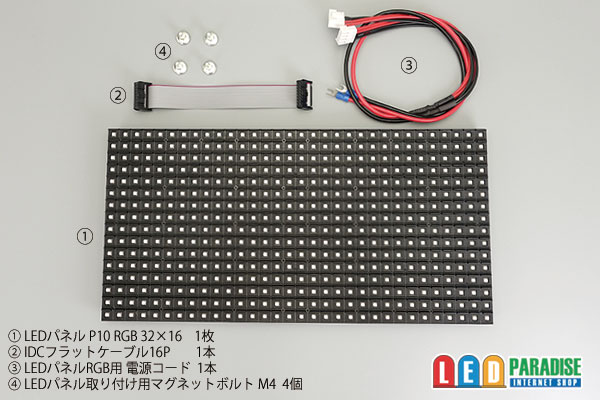

LEDマトリクスパネル P10 RGB 32×16
■製品紹介
定電流ドライバICを搭載したLEDマトリクスパネルユニットです。

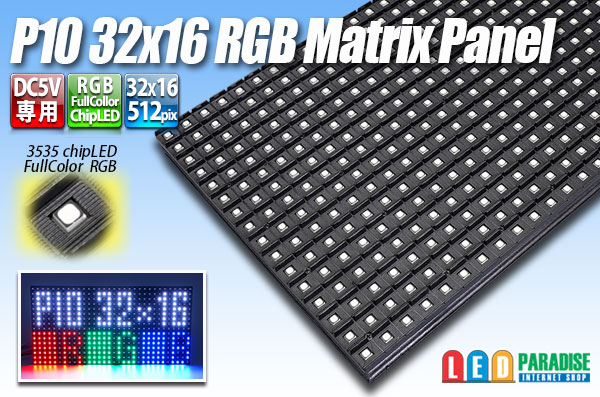

RGBフルカラーの3535SMDチップLEDを10ミリピッチでぎっしり敷き詰めました。
パネル同士をフラットケーブルでつなげば横方向に連結も可能で、
お好みのサイズのLEDディスプレイを簡単に自作できます。
専用のLEDパネルコントローラーと付属ツールを使用すれば
テキストや静止画、動画、時刻なども手軽に表示できるので、
サインボードや看板など様々な用途にご利用いただけます。
入力信号のHUB75規格は単純なシフトレジスタですので、
AVRマイコンやArduinoなどで電子回路を扱える方ならば
直接制御してグラフィック表示させることも可能です。
※操作方法や設定方法等サポートは行っておりませんので、
自信の無い方は専門業者様等にご依頼頂くか、ご購入をお控え下さい。
※当社販売以外のパネルコントローラー等を接続された場合には保証の対象外となります。
○LEDマトリクスパネルの選び方
■製品仕様
入力電圧 ： DC 5V専用
消費電力 ： 29W (全面白色点灯時)
動作温度 ： -20℃〜65℃
表示サイズ： 32×16ピクセル
接続方式 ： HUB75 (16ピンRGB)
本体寸法 ： 320×160×18mm（約）(突起部含まず)
本体重量 ： 400g (約)
プラグ形状： HUB75ボックスヘッダ (入力・出力各1個)
4ピン電源ヘッダ3.96mmピッチ (+5V 2極、GND 2極)

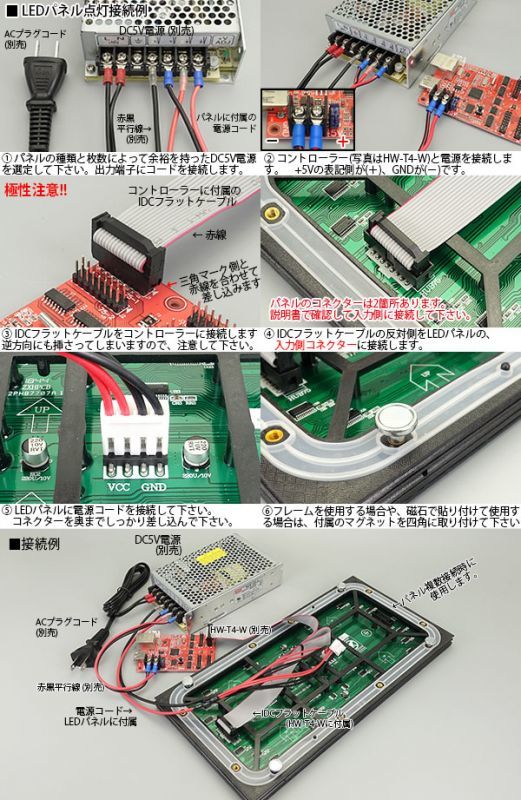

※ご使用の際には専用コントローラーおよびDC5Vの電源が必要になります。
パネルの枚数に応じた容量の電源をお選びください。
MEAN WELL スイッチング電源5VNES100-5又は
コーセル スイッチング電源PBA100F-5-Nで3枚点灯可能
MEAN WELL スイッチング電源5VNES200-5で6枚点灯可能です
中国製
■接続可能コントローラー種類
| 商品名 | 最大幅[dot] | 最大段数[枚] | 最大面積[dot] | 記憶 | PC連動 | USBメモリ | LAN通信 | | HW-T4-W | 256 | 4 | 8192 | 可 | － | 可 | 可 | | 5A-75 | 無制限 | 8 | 65536 | － | 可 | － | 可 |
パネルをご選択ください。
コントローラーをご選択ください。
■ご注意
※接続時には必ず極性をご確認ください。
※本製品は室内用です。防水ではございませんので、水のかかる場所等では使用しないでください。
※LEDパネルコントローラおよびDC電源は別売りとなります。
※LEDパネルを接続する際には必ず電源を切ってから接続して下さい。
※商品はすべて出荷前に点灯確認をしておりますが、取り付けの前に必ず点灯確認をお願いいたします。
※当社販売以外のパネルコントローラー等を接続された場合には保証の対象外となります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。
上記ご了承の上お買い求め下さい。
|
|
|
