ホーム | 専用基板 > パネル基板5060 14LED 円形基板 50mm
商品詳細

5060 14LED 円形基板 50mm[4887]

販売価格: 280円(税込)
[在庫あり]
数量:

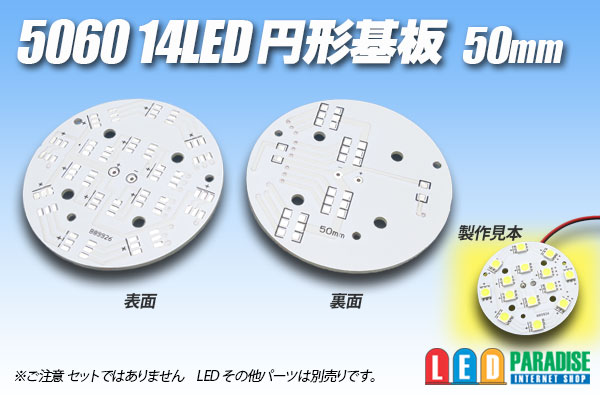

5060 14LED 円形基板 50mm

エルパラオリジナルの円形基板が入荷いたしました。
5060(5050)のchip LEDと抵抗を付けるだけで簡単に作成可能です。

20mmピッチで3Φの穴が開いていますので固定も容易に可能です。

扱いやすい基板でスコアボードや信号機など使用用途は様々です。
自作テールや円形の照明などにも流用できるかと思います。

■サイズ

5060 14LED 円形基板 50mm 1枚 280円

外形 50mm 14LED
基板厚み 1.6mm
材質:FR-4

※40mm/60mmサイズも別途販売しております。

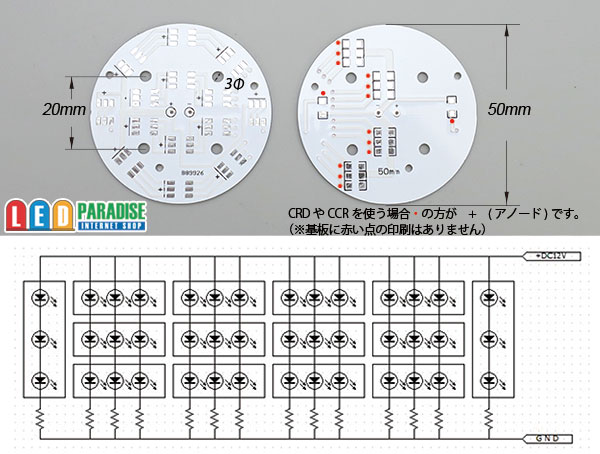

回路は、1個の5060SMDの3chipが直列につながっています。

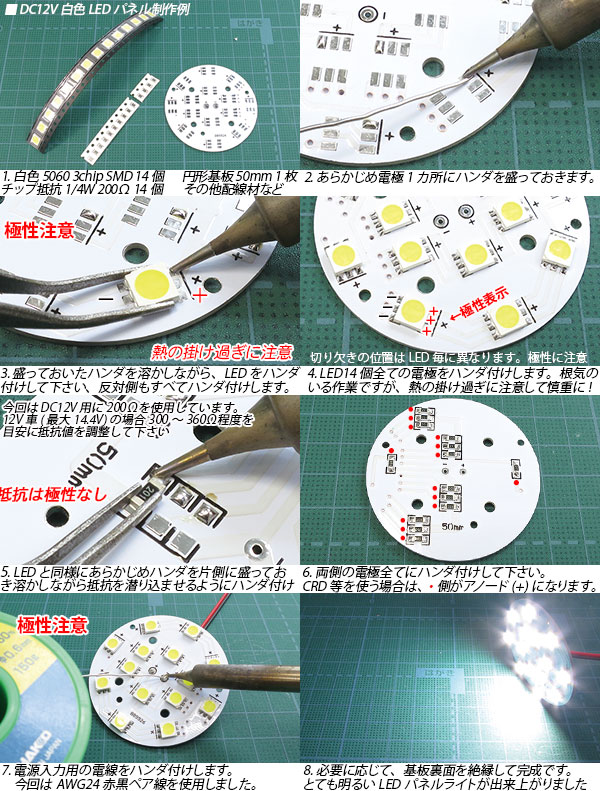

完成品もございます。 こちら

※ご注意
○写真中のLED・抵抗・配線等は別売りです。価格は基板単体の価格となります。
○配線図はございません。3枚目の画像を参考に制作お願いします。

上記ご了承の上お求め下さい。
