ホーム | チップLED > 2835chipLED2835チップLED 昼白色 5000K
商品詳細

2835チップLED 昼白色 5000K[1271]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

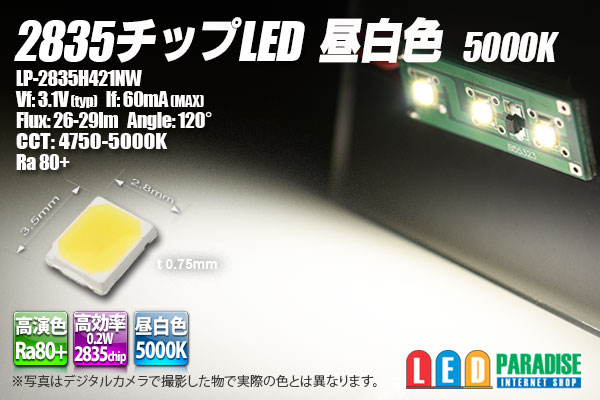

2835チップLED 昼白色 5000K LP-2835H421NW

高演色照明用の2835チップLED入荷いたしました。

車のルームランプや、メーターパネル
また、建築模型・鉄道模型の照明再現に是非お試し下さい。

3528用の基板が使用可能です。


※販売単位がありますのでご選択下さい。

5個セット   250円
10個セット   450円
30個セット  1200円
50個セット  1750円
60個セット  2100円
100個セット  3200円
120個セット  3840円


LP-2835H421NW
発光色:NaturalWhite
Vf: 3.1V(typ) [@60mA]
IF: 60mA(MAX)
Flux: 26-29lm [@60mA]
Angle: 120°
CCT: 4750-5000K 昼白色相当
Ra80+

※ナチュラルホワイト-昼白色 へと表記変更させて頂きました。


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4/V電流値約40mA)

 LED3個  (+)-【1/2W 150Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/2W 220Ω】-LED-LED-(-)
 LED1個  (+)-【1W  330Ω】-LED-(-)

■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

  ○40mA流す場合 NSI45020AT1G 20mA CCR×2個並列
     【CCR NSI45020AT1G】
   (+)-                -LED-LED-LED-(-)
      【CCR NSI45020AT1G】

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○36mA流す場合 CRD S-183T×2個並列
     【CRD S-183T】
   (+)-           -LED-LED-LED-(-)
      【CRD S-183T】

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
