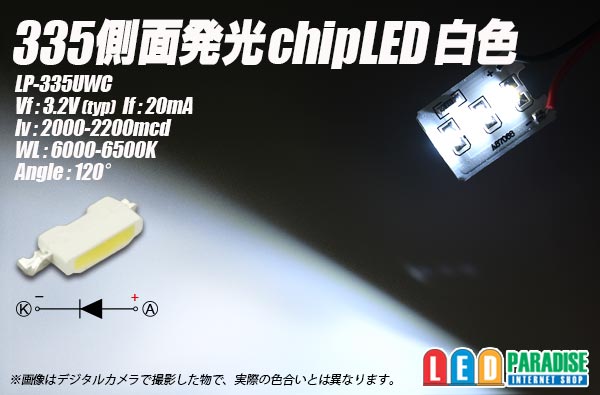

335側面発光チップLED　白色　LP-335UWC

335(4008）側面発光タイプのチップLEDです。
とても小さい側面発光LEDですので、バックライトや模型の電飾等に、
また、側面発光・全面発光テープもこのLEDを使用していますので、
補修などにもご利用下さい。


※販売単位がありますのでご選択下さい。
5個セット　　　250円
10個セット　　 400円
30個セット　 1,050円
50個セット　 1,500円
60個セット　 1,800円
100個セット　2,800円
120個セット　3,360円

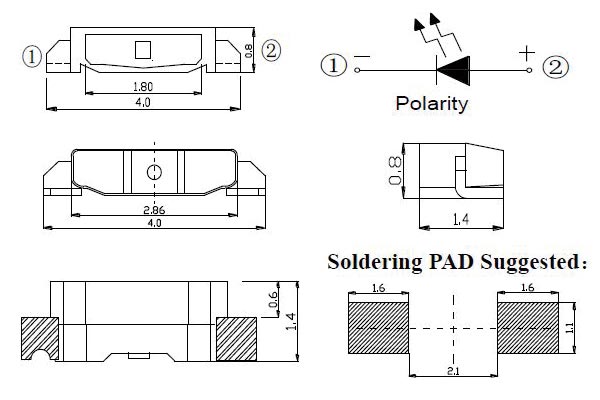

■LP-335UWC　

Vf：3.2V(typ)
If：20ｍA
Iv:2000-2200mcd
CCT : 6000－6500K
Angle : 120°

中国製　オリジナル
　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183 or S-183T LED 1〜3個直列
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED- (-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　 改造はご自身でテストの上自己責任でお願いします。
