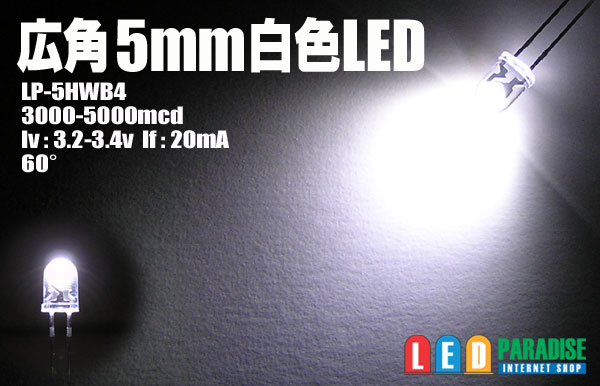

広角60°5φ白色LED

白色広角タイプ入荷いたしました。
とても明るい広角タイプですので
広い範囲を照らしたいルームランプやバックランプ
ポジション球等の制作にピッタリです。

■販売単位をお選び下さい。
  10本セット 　  400円
  50本セット　 1900円
100本セット　 3500円
  バラ販売　 　 100円


Vf：3.2-3.4V If：20mA 3000-5000mcd　60°
中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。 落札時、お気軽にお申し付けください。（無料）

 ■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個 (+)-【1/4W 220Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 390Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

　※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

　■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】

　　○15mA流す場合
　　 (+)-【CRD E-153】-LED-LED-LED-(-)

　 ※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　 ※改造はご自身でテストの上自己責任でお願いします。
