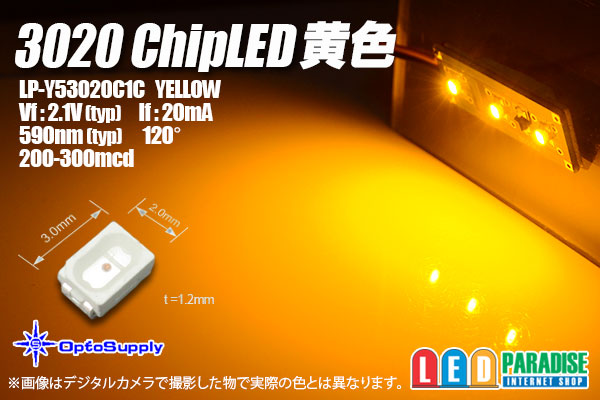

3020黄色 LP-Y53020C1C

OptoSupplyの3020chipLEDエルパラ専用品番で入荷しました。
お値段も大変お求めやすくなっておりますので、是非お試し下さい。

■販売単位をお選び下さい。
5個セット　　 125円
10個セット　 190円
30個セット　 540円
50個セット　 850円
60個セット　 1,020円
100個セット　1,600円
120個セット　1,920円

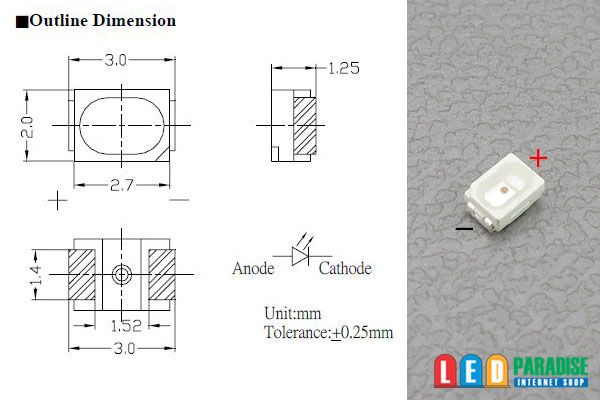

LP-Y53020C1C※参考データ
Vf：2.1V(typ)
If：20mA
Iv：200-300mcd
Angle：120°
Wl：590nm(typ)

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個(+)-【1/2W　430Ω】-LED-LED-LED-(-)
　LED2個(+)-【1/2W　560Ω】-LED-LED-(-)
　LED1個(+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列
　　　【CRD E-103】
(+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　 　 【CRD E-103】

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
