ホーム | OptoSupplyLED > 3chipFluxLED40lm 3chipUltraFluxLED 白色
商品詳細

40lm 3chipUltraFluxLED 白色[2368]

販売価格: 50円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

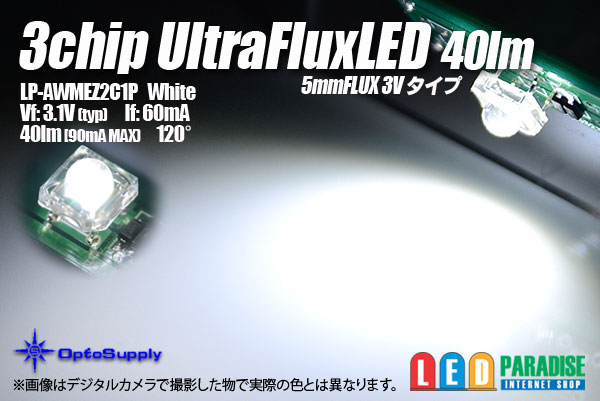

■激安40lm 3chip白色UltraFluxLED  5mmFlux LP-AWMEZ2C1P

OptoSupply製 40lm 3chipUltraFluxLEDエルパラ専用品番で入荷致しました。
扱いやすい5mmFluxタイプ Max40lmのパワーを是非お試し下さい。

※販売単位をお選び下さい(期間限定特価)
10個セット  500円
30個セット  1350円
50個セット  2000円
100個セット 3,500円
バラ販売    100円

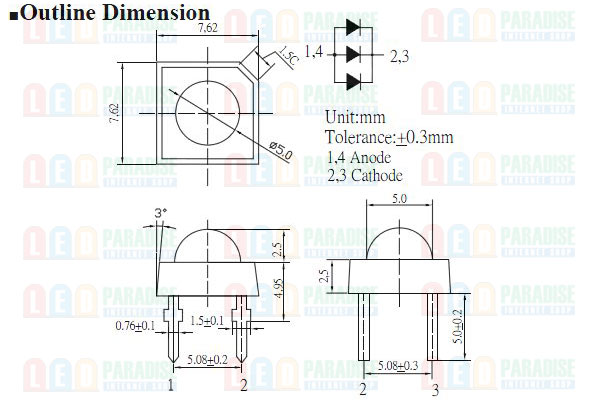

LP-AWMEZ2C1P データシート(参考データ)

Vf=3.1V(typ) If=60mA 40lm(@90mA MAX) 120°※参考データ
色調指定品です。

※こちらの製品は、希に樹脂内部にヒビのある物がございます。
メーカでは、不良品ではないとの回答です。ご理解の上お買い求め下さい。
※車などでご使用の場合なるべく低めの電流値で点灯させて下さい。



※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご注文時備考欄よりお申し付け下さい。


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約40mA

 LED3個  (+)-【1/2W 130Ω】-LED-LED-LED(-)
 LED2個  (+)-【1/2W 220Ω】-LED-LED(-)
 LED1個  (+)-【 1 W 300Ω】-LED(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×4個並列  LED 1〜3個直列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
   【CRD E-153】



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
