ホーム | OptoSupplyLED > 4.8mm帽子型LED4.8mm帽子型イエローオレンジ
商品詳細

4.8mm帽子型イエローオレンジ[1333]

販売価格: 35円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

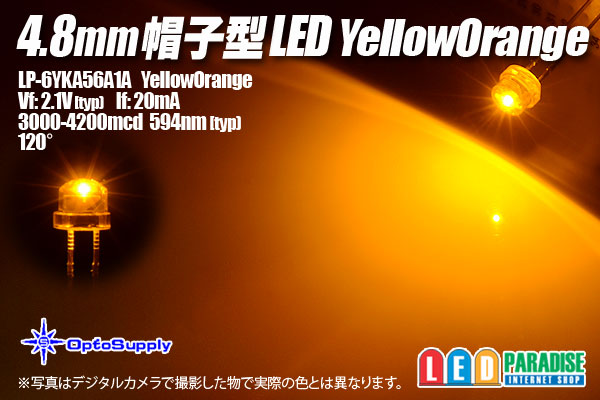

■4.8mm帽子型LED イエローオレンジ LP-6YKA56A1A

OptoSupply製 UltraFluxイエローオレンジ エルパラ専用型番で入荷致しました。
ウィンカー用に、「黄色では黄色っぽい、橙色LEDでは赤ぽい…中間はないの?」と、
良くお問い合わせをいただきます。そんなお客様にお勧めのイエローオレンジ新入荷です。
波長が594nm(typ)で、黄色と橙の中間の色合いです。

こちらはシングルチップのLEDです。

■販売単位をお選び下さい
10個セット  350円
30個セット  900円
50個セット  1400円
100個セット  2500円
バラ販売    100円

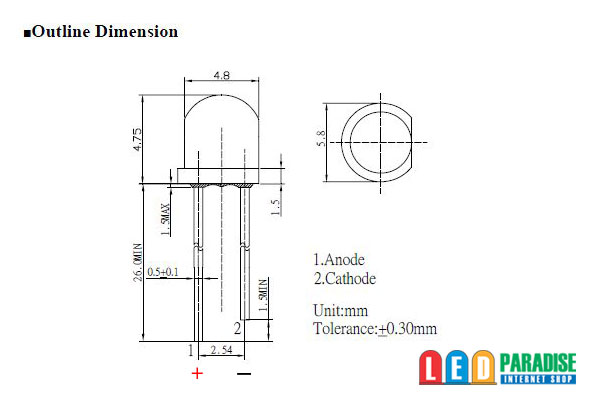

LP-6YKA56A1Aデータシート(参考データ)
Vf=2.1V(typ)
If=20mA
3000-4200mcd(@20mA)
594nm(typ)
120°

車などの過酷な環境下では、明るさの許す限り、低めの電流値で点灯してください。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
