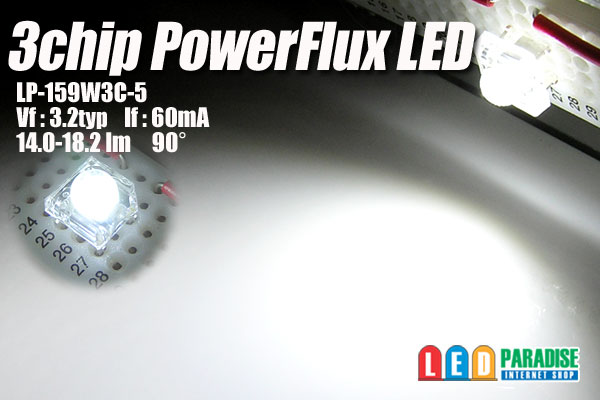

■白色3chipPowerFLUX 10-14lm 90°■
とても明るい 3chipPowerFlux入荷いたしました。
PowerFLUXの中でも60mAと扱いやすいです
色合いも良くPowerFluxのベストかと思います 店長イチオシです。
90°10-14lm 60mAのパワーを是非お試し下さい。
※販売単位をお選び下さい
10個セット 1,400円
30個セット 3,600円
60個セット 6,000円
120個セット 10,200円
バラ販売 180円
現在のロットは、BIN F3-6〜E3-3(画像参照)です。
3chipは 8ルーメンtypですが最高輝度ランクZ2の
10750-14000mlmとなります。自信を持ってお勧めいたします。
Vf=3.0〜3.2V If=60mA 10-14lm 90°
Tsld:260°C for 5 Seconds
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
落札時お気軽にお申し付けください。(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/2W 91Ω】-LED-LED-LED(-)
LED2個 (+)-【1W 150Ω】-LED-LED(-)
LED1個 (+)-【1W 200Ω】-LED(-)
※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例
○60mA流す場合 CRD E-153×4個並列
【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
【CRD E-153】
【CRD E-153】
○60mA流す場合 CRD L2733×2個並列
【CRD L-2733】
(+)- -LED-LED-LED-(-)
【CRD L-2733】
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
