新ロット青色LED 20°Max9000mcdが入荷しました。

とても明るいLEDですのでいろんな用途で重宝すると思います。

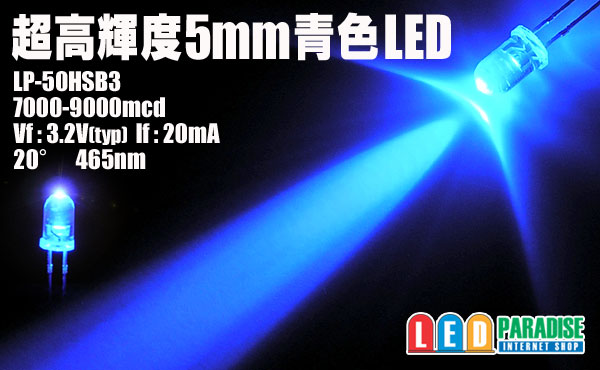

とても明るく綺麗な超高輝度青色LEDです。

■販売単位をお選び下さい。

10本セット 　 400円
50本セット　 1800円
100本セット　 3000円
バラ販売　 　 100円

Vf：3.2V(typ)
If：20mA　
Iv：7000-9000mcd　
Angle：20°
465nm
中国製オリジナル
※11/5日Vfの表記及び参考抵抗値変更致しました。

○電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　　ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車抵抗を使って点灯させる場合の例（最大電圧14.4V）

　　LED3個　 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　　LED2個　 (+)-【1/4W 430Ω】-LED-LED-(-)
　　LED1個 　(+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします

■12V車CRDを使って点灯させる場合の例

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】

　　○15mA流す場合
　　 (+)-【CRD E-153】-LED-LED-LED-(-)


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
