ホーム円筒型LED5mm円筒型赤色LED
商品詳細

5mm円筒型赤色LED[1141]

販売価格: 50円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

今まで苦労してLEDを加工してた方へ!!
超拡散円筒型赤色LEDの出品です。
円筒型なので、基盤にギッシリ敷き詰める事ができます!!

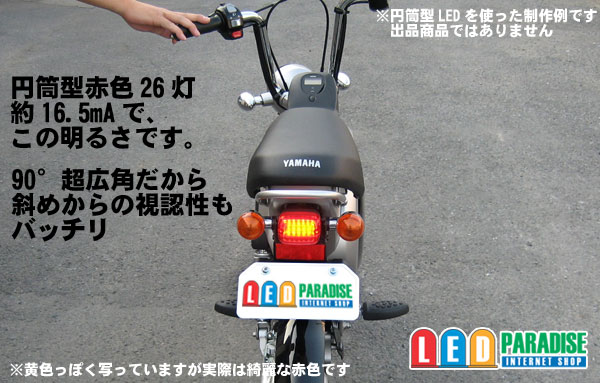

メーターパネルやエアコンパネル
リフレクタ反射の必要なテールのLED化に如何ですか?

超拡散型ですので当然輝度は下がっておりますが
20°16000mcdのチップと同じ物を使用しています。
このLEDめちゃくちゃ明るくてお勧めです。

※販売単位をお選び下さい。
 10本セット   500円
 50本セット  1900円
100本セット  3500円
バラ販売    100円

Vf=1.9-2.1V If=30mA 800-1000mcd 90°
Tsld:260°C for 5 Seconds
中国製

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個  (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個  (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個  (+)-【1/4W 430Ω】-LED-LED-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でテール/ストップ設計例

 テール入力  (+)-【1/4W 470Ω】 -【1/4W 180Ω】 -LED-LED-LED-LED-LED-(-)
                    └(+)ストップ入力

※テール/ストップ設計では各入力側に整流ダイオードを接続して下さい。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列 LED 1個〜5個
     【CRD E-103】
   (+)-          -LED-LED-LED-LED-(-)
      【CRD E-103】

 5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
