エルグランド Ra98SunLightルームランプ

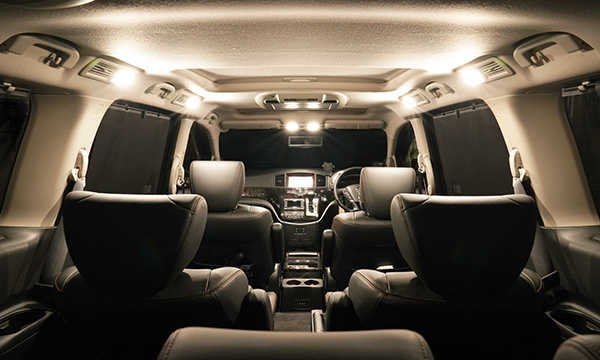

新発売のSunLightLEDで、エルグランドのルームランプを作ってみました。
このLEDは、Ra98の超高演色で、太陽光の持つ自然光のスペクトルに近づけた鮮やかな色再現が可能なLEDです。4000Kのナチュラルホワイトですので、好き嫌いは有るかと思いますが、彼女や奥様の肌の色もとても綺麗に見えますので。是非お試し下さい。

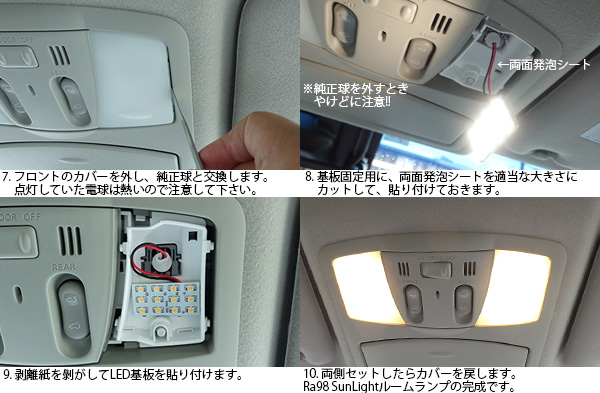

完成した基板を車両に取付ます。


使用パーツ

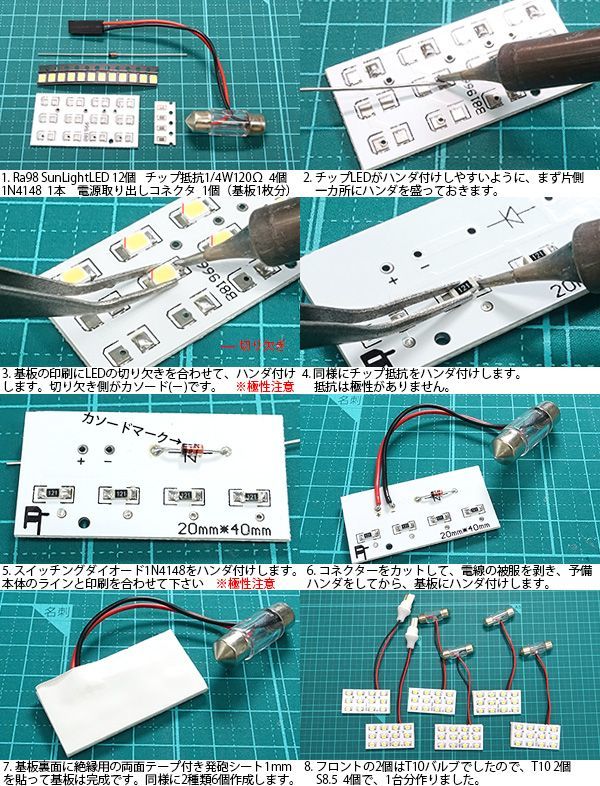

Ra98 SunLightLED 2835チップLED 4000K[1285]     72個
3528 12LED基板 20×40mm[4921]              6枚
チップ抵抗 120Ω[3781]                    24個
スイッチングダイオード 1N4148[3991]              6本
電源取り出しコネクター S8.5[4456]              4個
電源取り出しコネクター T10[4451]                2個
両面テープ付き発泡シート[4802]1mm             2枚

2018年05月16日

8ポートシーケンシャルユニットも、ポジション機能はありますが、ウィンカーと同色のポジションになります。アウディやレクサスのような、ポジション時は白、ウィンカー時は黄色でシーケンシャルの場合は、優先コントローラーを使えば可能です。今回は二色基板の制作例をご紹介致します。


■使用パーツ

シーケンシャルウィンカーユニット 8ポート[5055] 1台
二色ウィポジ優先コントローラー[9340]       1台
Flux白/黄 二色発光LED[0811]           24個
曲がる基板 片面 180×300mm[4221]       1枚
1/4Wカーボン抵抗 [3711]  560Ω         8本
小型1/2Wカーボン抵抗[3731]           8本
スズメッキ線 10m巻[6411]  0.5mm        少々

その他、分岐用 電線少々


2017年12月28日
 タントカスタムの特徴的なポジションイルミを、新入荷のシーケンシャルウィンカー8ポートを使ってシーケンシャルウィンカー化してみました。
LEDは、日亜の自動車向けウィンカー用LED NJSA172BTを片側16個計32個使用しました。
このLEDは、なんと100lm/Wの発光効率で、めちゃくちゃ明るく店長おすすめのLEDです。


 新入荷のシーケンシャルウィンカーユニット8ポートと日亜NJSA172BT、ドライバーはPT-1025 250mAを使用しました。1ポートLED直列2個で点灯します。



 1.まずLED回路ですが、LEDを直列に2個はんだ付けし、LEDドライバーの出力側にはんだ
   付けします。入力側にも配線をはんだ付けし、熱収縮チューブで絶縁保護します。同じも
   のを16組用意しました。LEDのアルミ基板は設置場所の形状に合わせで削ってあります。



 2.から割の詳細は、スペースの関係で省略させていただきます。
    慎重にから割をしてインナーを外し、拡散用のカバーと導光棒を外しておきます。



 3.LEDの位置を決め、インナーにLEDの大きさよりちょっと大きめの穴を等間隔にあけまし
    た。傷をつけないよう慎重に!



 4.(1)で作ったLED回路を8つ、基盤を仮固定しながら並べ固まる放熱シリコンを塗ります。


 5.あらかじめ型取りしてアルミ板を切り出しておきました。放熱シリコーンがしっかりつく
   ようにテープで押さえました。 今回250mAでしたらそれほど発熱も大きくありませんが、
   熱関係が心配でしたらここに放熱器など使用すると安心かと思います。


 6.LEDのマイナス側と、シーケンシャルユニットの出力1~8番をはんだ付けします。
    接続部は熱収縮チューブで絶縁しておきます。



 7.LED回路のプラス線をひとまとめにして、シーケンシャルユニットの白線とつなぎます。
    こちらも接続部分は熱収縮チューブ等で絶縁保護しておきます。




 8.導光棒と拡散カバーを傷を付けないように慎重に戻して点灯テストをします。
 ユニットはウィンカー信号でないと動作しませんので、ICウィンカーリレー等でテスト
 して流れるスピードなどを調整しておきます。



 9.ウィンカーユニットは小型の為ヘッドライトユニットの中に収まりました。

10.配線もヘッドライトユニットの中に収まりました。 ウィンカーだった場所はポジション
 に変更し、ウインカー信号入力を繋いで完成です。取付時には配線の保護が必要ですね


11.ヘッドライトを実車に戻して完成です。

 使用パーツ

シーケンシャルウィンカーユニット 8ポート[5055] 2台
日亜 NJSA172BT 16mm基板付き[2107]      32個
PowerLED Driver PT-1025 250mA[2409]     16個
固まる放熱用シリコーン[6001]            1本
スミチューブ A 透明[6423]8mm           少々
電線UL1007 AWG26[6400]
赤黒2P平行線[6450]
その他、アルミ板 0.8mm



2017年12月21日
シーケンシャルウィンカーユニット8ポート 新入荷致しました。安心の純国産!! 小型で簡単配線!! ウィポジ付きの優れものです。

シーケンシャル用の基板を作るのはちょっと敷居が高いかなぁ と言う方の為に、簡単なシーケンシャル用LED基板を作ってみました。ハンダ付けは下手ですが、ちょっとでも参考になれば幸いです。



使用パーツ

シーケンシャルウィンカーユニット8ポート 1台
4.8mm帽子型イエローオレンジ[1333]    32本
小型1/4Wカーボン抵抗 [3721]       8本
ユニバーサル基板 ICB-504[4115]    1/2カット

2016年11月08日



















主な使用パーツ

ミニ平型ヒューズ電源コネクター[6311]
http://www.led-paradise.com/product/2352

USB DC/DCコンバーター 12Vto5V3A[6279]
http://www.led-paradise.com/product/2355

赤黒2P平行線[6450]  AWG20
http://www.led-paradise.com/product/957

ギボシ端子セット 1151[6419]
http://www.led-paradise.com/product/535



2016年07月15日
OptoSupplyの新製品2回路CRDが入荷しました。
TO-92パッケージにCRDが2個入った新しいCRD(定電流ダイオード)です。
今日はこの2回路CRDを使って、基本的な使い方でLEDを点灯してみました。






2回路CRD OSCRDT216-A AnodeCOM[3890]
http://www.led-paradise.com/product/2255

2回路CRD OSCRDT235-A AnodeCOM[3891]
http://www.led-paradise.com/product/2256

2回路CRD OSCRDT216-C CathodeCOM[3892]
http://www.led-paradise.com/product/2257

2回路CRD OSCRDT235-C CathodeCOM[3893]
http://www.led-paradise.com/product/2258
2016年05月17日

新入荷の、T10 RGB1.5W PowerLEDと8mm光ファイバーを使って
スッキリコンパクトな光源のRGBファイバーイルミネーションを作ってみました。














今回使用パーツ

T10 RGB 1.5W PowerLED LP-T10-1.5W AnodeCOM[4391]

光ファイバー照明用[9260] 8mm

RGB用 4pinコネクタ配線[6386]

スミチューブF(Z)[6425] 8mm

小型1/2Wカーボン抵抗 10本セット[3731]
300Ω×1  ・  330Ω×1  ・  360Ω×1

ユニバーサル基板 ICB-288[4111]

24KEY RGBコントローラー アノードCOM[8150]

2016年03月18日

新入荷のT4.4MidPowerLEDを使って、
6mmの光ファイバーをすっきりコンパクト光源で点灯してみました。

使用パーツ

■T4.4 MidPowerLED IceBlue
http://www.led-paradise.com/product-list/258


■光ファイバー照明用[9260] 6mm
http://www.led-paradise.com/product/785


■1W酸化金属被膜抵抗[3751] 270Ω
http://www.led-paradise.com/product/31


■赤黒2P平行線[6450] AWG24
http://www.led-paradise.com/product/957


■スミチューブF(Z)[6425]  1.5mm ・ 3mm ・ 6mm
http://www.led-paradise.com/product/786








2016年01月25日
新入荷のROHM極小チップ[PICOLED]を
ジオラマやミニチュア模型で使えるように
[エルパラ式ハンダ付け法]で配線加工してみました。

配線は、ポリウレタン撚り線 2UEW 0.08mmを使用
見えないくらい、とても小さいLEDですが
是非チャレンジしてみて下さい。











主な使用パーツ

ROHM1006chipLED[PICOLED]

極小LED用電源ターミナル[6250]

ポリウレタン撚り線 2UEW 0.08mm×2/10m[6495]

丸ピンICソケット 2pin[5252]

スミチューブF(Z)[6425]

HAKKO 温度制御はんだこて FX-600[5830]

 HAKKO 交換コテ先[5835]  T18-C1 1C型

ヤニ入りハンダ 0.6mm150g FS402-01[5832]

2016年01月22日

LED屋ですから、立て看板も光らせます!!

暖冬と思っていたら急に寒くなりましたね
東京でも雪が降りました。
姉妹店のピカリ館でも、雨や雪が降るとこまめに床を拭くのですが、どうしても滑りやすくなってしまいます。そこで立て看板を購入し、どうせなら光らそう!!と言うことで、チャレンジしてみました。








2016年01月13日

LED屋ですから、名刺スタンドだって光らせます!!

姉妹店のピカリ館店頭用にNeoPixelテープを使った光る名刺スタンドを作ってみました。アクリルのスタンドは、ドン・キホーテで購入しました。アクリルとLEDは相性が良くとても綺麗ですね、これで沢山のお客様に名刺を手にしてもらえると期待しております。 ちなみにこの名刺のキャラクター「ピカリちゃん」はピカリ館の公式キャラクタで、有名なJohnHathway先生に書いて戴きました。










2015年07月22日

新入荷のP6マトリクスパネル P632x32を4枚使って、128×32pixの東京オリンピック、カウントダウンサインボードを作ってみました。

コントローラーはHW-T4-Wを使用、プログラムなどは全く必要なく付属ソフトの設定だけで表示が可能です。表示方法もたくさんの種類が有り、いろいろ応用可能ですので、是非お試し下さい



1.  P6 32x32のRGBフルカラーマトリクスパネルを4枚使用 コントローラーは、RGB用のHW-T4-Wを使用しました。 その他にDC5Vの電源が必要です。
 2.コントローラーHW-T4-WとパネルをIDCフラットケーブルで接続します。ポートはJ1
 ケーブルの赤線が▲の印刷側に来るように、パネルの矢印方向にも注意して下さい。
3.マトリクスパネル同士をフラットケーブルで接続、マトリクスパネルとコントローラーに電源を接続、パネルにはマグネットボルトを取り付けておきます。
4. スチール製の衝立にマグネットで貼り付けました。電源とコントローラを後に隠して、これだけでも店頭で使用できそうです。設置が終わったらソフトの編集をします。



 1. 画面のパラメータを設定します。Setup(s)→ScreenParametersと進んで下さい。
 2.今回のコントローラーとパネルの設置条件では上記のように設定して下さい。
特にパネルの種類、使用パネルはP6ですが、P5での設定になりますのでご注意下さい。


3.Timerボタンをクリックして、出てきた表示枠を下半分に合わせます。ターゲットタイムと表示する単位を設定します。(※カードとPCをLANケーブルで繋いで時間の同期が必要)


 4.Textボタンをクリックして、出てきた表示枠を上半分に合わせます。今回は表示モードをランダム・スピードを2に設定、表示させる文字を入力します。プレビューして問題が無ければ、PCとの接続方法に合わせて、Sendボタン(LAN) か Export(USB)で、データを転送

 5.接続などに問題が無いかよく確認して電源を入れて下さい。表示方法はたくさん種類がありますので。いろいろと試してみて下さい。



2015年07月15日

最新入荷のP10単色マトリクスパネルと
コントローラーカードHW-U2を使って
簡易電光掲示板を作ってみました。

スチール製の衝立に磁石で張り付けてあるだけの簡易掲示板です。お店の集客やイベントのPOP等に、自分でやれば安くて簡単!!
自作電光掲示板に、ぜひチャレンジしてみてください。



1.今回はP10マトリクスパネル赤色32*16の 単色パネルを2枚使用しました。
 コントローラーはTW-U2を使用しています。
 2.コントローラーTW-U2とパネルをIDCフラットケーブルで接続します。ポートはJ1
 ケーブルの赤線が▲の印刷側に来るように、パネルの矢印方向にも注意して下さい。
 3.マトリクスパネル同士をフラットケーブルで接続します。
 4.DC5Vの電源をコントローラーとマトリクスパネルに繋いだら 接続は終了です。
 接続が正しいか、よく確認してから電源を投入して下さい。
 5. 今回はスチール製の衝立にそのまま貼り付けました。コントローラーや電源を背面に設置すれば これだけでもフレームレスの簡易電光掲示板になりそうです。

 パネルに文字等を表示させるには、コントローラに付属の専用ソフトが必要です。
Windowsパソコンにインストールしてお使い下さい。


 1. 画面のパラメータを設定します。Setup(s)→ScreenParametersと進んで下さい。

 2.今回のコントローラーとパネルの設置条件では上記のように設定して下さい。

 3.表示する文字を入力します。今回はSubtitleをクリックして 文字ボックスに入力
 Display methodで、右から流す Even the left shift を選択しました。

 4. Playボタンで プレビューが出来ます。 動作に問題がなければUSBメモリーをPCに接続してExportをクリック→メモリーを選択で、データーがUSBメモリに格納されます。

 5. USBメモリをカコントローラーに差し込むだけで自動的にデーターを読み込みます。
 画面にUSB→OKと出れば読み込み完了です。 入力した文字が表示されます。



2014年10月30日
以前より販売しておりました。NBOX専用ルームランプキット[4803]の、
選べるLEDの色数が、16色に増えましたので、
N-Box女性オーナの希望で、BabyPinkのルームランプを作ってみました。

BabyPinkは、発色のとても綺麗なLEDですので
女性オーナー様だけでなく 是非皆様もお試し下さい!!

NBOX専用ルームランプキット[4803]の詳細な作成方法は「こちら




ど派手なルームランプに仕上がりました。明るさもちょうど良いと思います。
名付けて「ピンクのエロボックス!!」 お粗末様でした…


■主な使用パーツ

[NBOX専用ルームランプキット]   .

チップLED 3528BabyPink    63個
フロント左右用基板        2枚
リア用基板             1枚

チップ抵抗  1/4W270Ω   21個
チップダイオード         3個
S8.5電源コード          3本
専用両面テープ          3枚



2014年10月10日

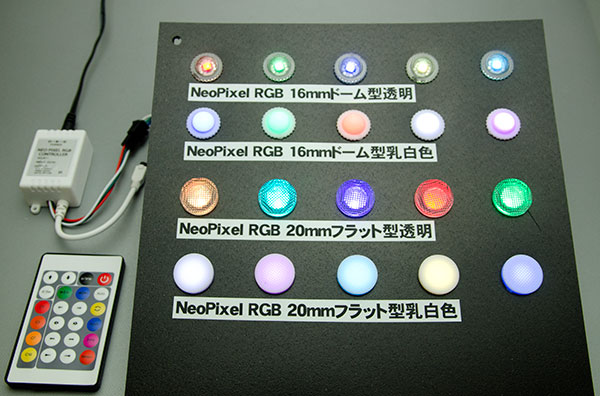

姉妹店のakibaLEDピカリ館展示用に、NeoPixelRGBドーム16mm・フラット20mmの展示サンプルを作ってみました。

穴を開けて埋め込み・裏側をコネクターで繋いでコントローラーに繋ぐだけ
簡単に点灯できますので、ディスプレイやサインボードなどに、是非お試し下さい。

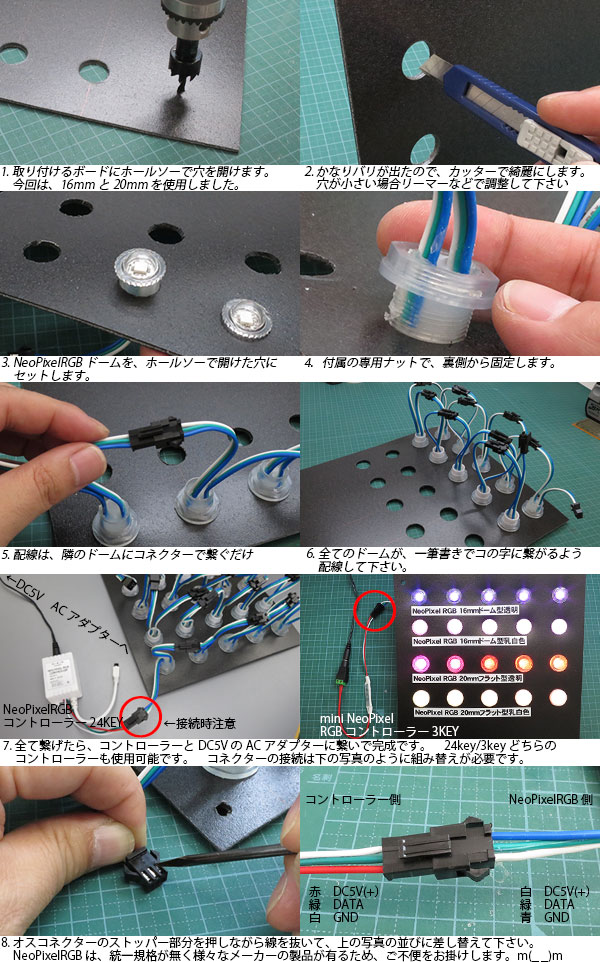

■制作例   こんな感じで作ってみました…



ハンダや面倒なプログラム不要 光が動いて良い感じです。


■NeoPixelコントローラー3keyデモモード点灯動画です。

2014年10月08日
こんにちは、日産LOVEの店長です。

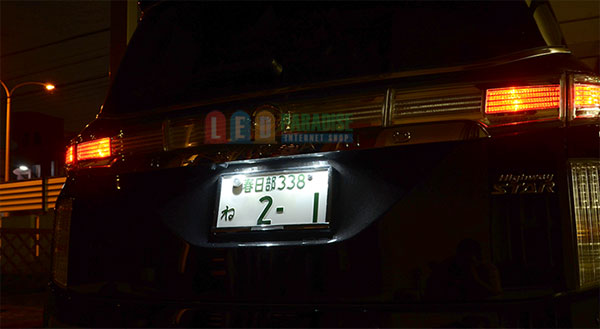

エルグランドE52のライセンスランプ、純正球はLEDでなく電球色で、
これもなんか寂しいんです…ライセンスランプはやっぱり白が良いですね~
ということで今回は既製品のバルブを使って、黒ボディのエルグランドにぴったり合う純白のライセンスランプにしてみようと思います。

内張を外すのがちょっと面倒ですが、頑張ってやってみました。

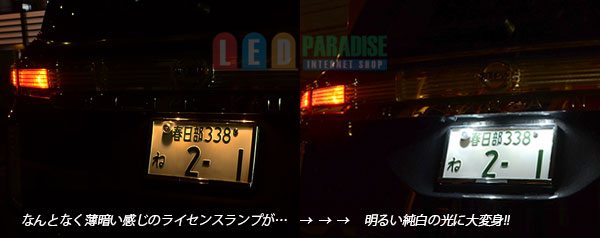

■純正球との比較


5630SMD T10 6LEDバルブ 白色[2043]

バルブはこちらを使いました。
MidPower5630を6個も使った 今、大人気のバルブです。


■バルブ交換手順はこんな感じです。



どうでしょうか 全体的に引き締まった感じでとてもカッコ良く思います。
日産さんLEDのプロデュース依頼 お待ちしております。m(_ _)m

内張外すの面倒だなぁ~ というお客様
姉妹店Illumista(イルミスタ)で取り付けも行っていますのでご相談下さい。
www.illumista.com

2014年10月06日

エルグランドE52後期のカーテシランプ

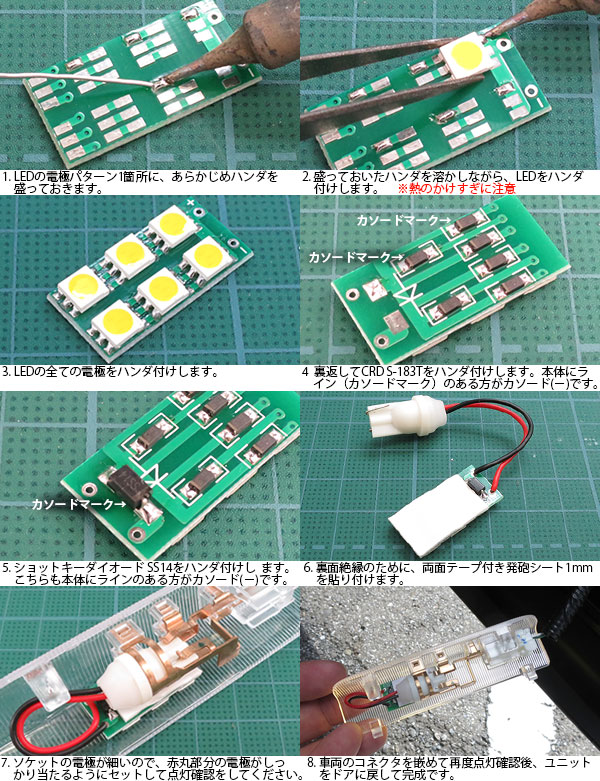

純正球は寂しく感じるんです… 明るさは、そこそこ有るのですが、なんか寂しい感じがします。そこで、5050 6LED基板と5050 3chipSMDを使って、明るいカーテシランプを作ってみました。

こちらも、黒ボディに合うよう電球色のLEDを使用します。
3chipが6個、LED18個分ですので、明るいですよ~
リクエストが多いので、今回もCRD(定電流ダイオード)を使用しました。



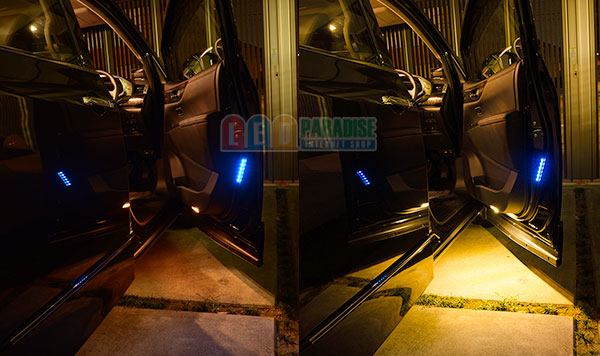

■純正球との比較写真です。 めちゃくちゃ明るく仕上がりました。


■主な使用パーツ                     .
5060 3chip電球色LED LP-5060H308W-3[1953] 12個
5060 6LED基板 13×27mm[4950]           2枚
CRD S-183T[3971]                                       12個
ショットキーダイオード SS14[3950]           2個
電源取り出しコネクター[4451] T10           2個
両面テープ付き発泡シート[4802] 1mm       少々




2014年10月04日

エルグランドE52後期のルームランプ
寂しく感じるんです… 明るさは、まぁまぁ有るのですが、なんか寂しい感じがします。そこで、5630 6LED基板と高演色5630chipLEDを使って、
ラグジュアリー感たっぷりの高演色LEDの電球色を使用することにしました。

写真では解りづらいですが、高演色でとても綺麗なルームランプが出来上がりました。 電球色良いですよ~♪  E52前期/後期同じルームランプです。

■純正球との比較写真を撮ってみました。 まさに、劇的○フォーアフターですね、

なんと言うことでしょう、薄暗かった室内が光溢れる空間に大変身、家族の笑顔が広がります。

リクエストが多かったので、今回は、抵抗でなくCCR(定電流ダイオード)を使用しました。


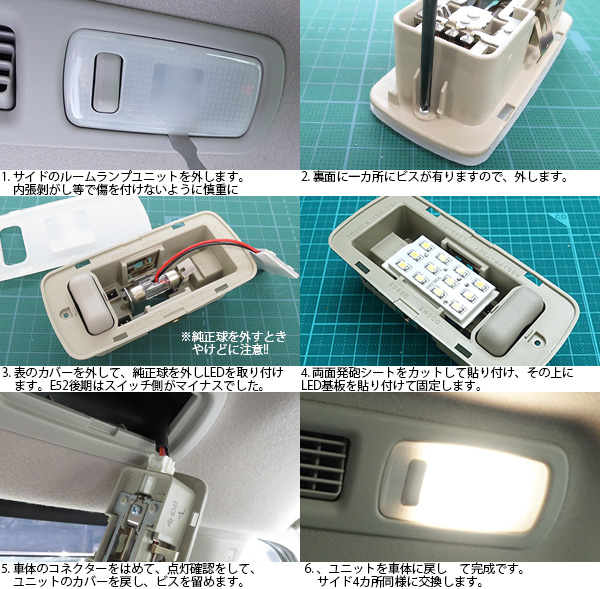

出来上がったら さっそく取り付けてみましょう!!




■主な使用パーツ
SAMSUNG 5630chipLED 0.5W電球色[1201]  42個
5630 6LED基板 20×40mm[4931]         7枚
NSI45020AT1G 20mA CCR[3955]        42個
ショットキーダイオード SS14[3950]          7個
電源取り出しコネクター[4451]   S8.5 5個  T10 2個
両面テープ付き発泡シート[4802] 1mm 2枚 3mm 1枚
シリコングリス HC-171[5999]            少々

作るのは面倒だな~ という方は、姉妹店Illumista(イルミスタ)で加工も承ります。


また、基板は完成品もありますので、是非お試し下さい。

高演色5630 6LEDパネルライト電球色20×40mm[4934]




2014年10月02日

新入荷の、WS2812B NeoPixel RGB 黒基板[1900]と
導電糸10m 極細ボビン巻き[1899]を使って、
姉妹店akibaLEDピカリ館のユニフォーム、デニムエプロンを
電飾エプロンにしてみました。
WS2812B基板を導電糸で縫い付け、miniコントローラーを使いますので、
マイコンボードやプログラミングも不要いろんな物に応用可能かと思います。



akibaLEDピカリ館 2号店にてスタッフが着用しています。
秋葉原にお越しの際は是非お立ち寄り下さい。




■主な使用パーツ

WS2812B NeoPixel RGB 黒基板[1900]        10個
導電糸10m 極細ボビン巻き[1899]         2m程度
mini Neo Pixel RGBコントローラー 3KEY[8163]    1個
WS2811用3Pコネクタ配線[6458]             1本
USB/DC電源ケーブル1m[6456]              1本

モバイルバッテリー DC5V
デニムエプロン
手芸用針
チャコペン 等

2014年10月01日



NeoPixelRGBモジュールが、10×10のマトリクス状に繋がって入荷しましたので、姉妹店akibaLEDピカリ館二号店の電光掲示板を作ってみました。

基板は、10×10で、これを3つ繋いで10×30の300LEDで作ります。
コントローラーはT-1000B、編集ソフトはLEDEditを使用しました。





何度も修理しながらやっと完成しました。苦労した甲斐があって見事です。

制作例中にも書きましたが、1つ不具合があると切り出しての加工が必要です。
この基板で、マトリクス状の使用はあまりお勧め出来ません。
現在マトリクスボードなども開発中ですのでそちらをお使いいただいた方がよろしいかと思います。

コントローラーT-1000Bと編集ソフトを使って文字を流すことも可能です。
akibaLED用にプログラムした物がこちらになります。
プログラムと言っても、編集ソフトで配列を指定、パターンを選び、文字を入力して録画
SDカードに保存してコントローラーへ差し込むだけでOKです。



■主な使用材料
Neo Pixel RGB Module 8mm[1909]         300個
Neo Pixel RGBコントローラー T-1000B[8165]   1台
コーセル スイッチング電源 5V[6226] 20A        1台
WS2811用3P平行線[6459]                約5m
スズメッキ線 10m巻[6411]  0.6mm          1巻
赤黒2P平行線[6450] AWG20            約1m
